实战OSPF的路由再分配

出处:5DMail.Net收集整理 作者:5DMail.Net收集整理 时间:2007-10-12 0:14:17

  路由再分配涉及到将路由信息从某个源(通常是某种路由协议)发送到另一个源(通常是另一种路由协议)。

  现在,我们来详细看看到底什么是路由再分配,让我们来做一个实际的路由再分配的实验。一种情况就是需要使用一些网络设备,而这些设备并不支持网络中的路由协议。

  如果要用这些设备,需要把路由信息从设备中引入到你所在网络使用的路由协议中去。现在让我们来对付这样的情况,并检查每一种设备是否得到了正确的配置。

  假设,你所在的企业网络有一个防火墙,它仅仅支持路由信息协议,即Routing Information Protocol(RIP)。你希望把这个防火墙作为网络的默认网关,然而,网络却又运行着开放最短路径优先协议,即Open Shortest Path First (OSPF)。

  你如何才能把默认的RIP路由信息放到OSPF网络中去呢?答案就是路由重分配。首先,现在先看看图A所示的网络。

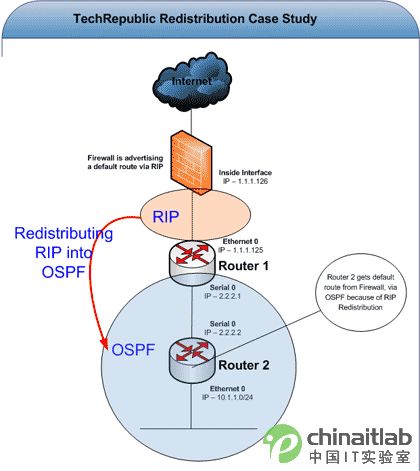

图A

  防火墙在图的顶部,连接着路由器1.路由器1连着路由器2(在实际网络里面,还可能继续连下去)。

  路由器1就是我们的重分配点。在这里我们将对来自防火墙的RIP路由信息重分配,然后放入到OSPF网络中。因此,路由器1需要运行RIP和OSPF协议。即在连接防火墙的接口上运行RIP,在连接路由器2的接口上运行OSPF.

  这一步结束后,我们需要察看路由器2的默认路由,最初这由防火墙设置完成。只有路由器1具备默认路由的时候,路由器2才会有默认路由。这里非常重要:尽管你可以持续从路由器1发送默认路由到路由器2而无需使用重分配,你还是需要使得路由器2具备默认路由。

  下面就是路由器1的IP地址配置

interface Ethernet0ip address 1.1.1.125 255.255.255.0!interface Serial0ip address 2.2.2.1 255.255.255.0

  路由器1的路由配置

router ospf 1redistribute rip subnetsnetwork 2.2.2.0 0.0.0.255 area 0default-information originate!router ripnetwork 1.0.0.0

  我们可以看到,路由器在串口上启用了OSPF ,在以太口上启用了RIP.此外,你需要注意下面这些命令:

redistribute rip subnets:

  在OSPF路由过程中,该命令将把任何使用RIP协议网络收到的路由信息发给OSPF.subnet关键字高速路由器对所有网络(包括子网)进行重分配。按照默认设置,该命令将会仅仅对标准网络重分配。

default-information originate:

  在OSPF路由过程中,该命令将允许OSPF广播默认路由。按照默认设置,该命令将仅仅对的确存在的唯一默认路由进行广播。然而,你也可以在命令末尾使用always关键字提示路由器通过OSPF广播默认路由,而不管路由到底是不是唯一存在的。

 现在,来看看路由器2的IP地址配置:

interface Ethernet0ip address 10.1.1.1 255.255.255.0!interface Serial0ip address 2.2.2.2 255.255.255.0clockrate 250000

  这是路由器2的路由配置:

router ospf 1network 10.1.1.0 0.0.0.255 area 0network 2.2.2.0 0.0.0.255 area 0

  注意路由器2仅仅运行OSPF.

  接下来,让我们在路由器1上运行show ip route命令。下面就是输出结果:

R1# show ip routeCodes:C - connected, S - static, R - RIP, M - mobile, B?BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 1.1.1.126 to network 0.0.0.01.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Ethernet02.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Serial010.0.0.0/24 is subnetted, 1 subnetsO 10.1.1.0 [110/74] via 2.2.2.2, 00:13:19, Serial0R* 0.0.0.0/0 [120/1] via 1.1.1.126, 00:00:03, Ethernet0

  注意,路由器1通过RIP接收到了默认路由,正如输出信息最后面仅靠0.0.0.0/0默认路由的R标志所表示的那样。你还需要注意,路由器1和路由器2通过OSPF通信。因为路由器1对路由器2上的以太网有10.1.1.0/24这条路由。

  现在在路由器2上运行show ip route,结果如下:

R2# show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B?BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E?EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is 2.2.2.1 to network 0.0.0.01.0.0.0/8 is subnetted, 1 subnetsO E2 1.1.1.0 [110/20] via 2.2.2.1, 00:12:39, Serial02.0.0.0/8 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Serial010.0.0.0/8 is subnetted, 1 subnetsC 10.1.1.0 is directly connected, Ethernet0O*E2 0.0.0.0/0 [110/1] via 2.2.2.1, 00:12:31, Serial0R2#

  注意,路由器2有指向路由器1的0.0.0.0/0默认路由(本例中即2.2.2.1),并且路由信息带有O标志,即表示这是OSPF路由。

  这是一条外部OSPF路由,正如E2标志所示。这表明路由的原并不是OSPF路由,而是另一种路由协议重分配而来。

  路由器2并没有RIP路由,因为它并没有运行RIP.但是,通过重分配,路由器2能够接收防火墙所广播的RIP路由。
