SATA硬盘使用攻略

对于广大读者来说，还有很多人对串行硬盘非常陌生，如何让串行硬盘在自己的主板上正常工作，如何把操作系统安装到串行硬盘上，有没有什么技巧呢？这里我们就把这两大项分别进行图解介绍，对串行硬盘应用已经很了解的朋友大可忽略此篇。

一、 不同串行控制器下的BIOS设置

因为本次测试只用到了ICH5和VT8237两款支持串行硬盘的南桥，所以也主要以这两款南桥所配主板为例进行介绍。当然由于我们只是举例介绍，不同主板BIOS中的设置可能不完全相同，还需要读者能够举一反三，自己找到相应的选项进行相关的设置。

1． ICH5或者ICH5R

我们以本次测试所用的P4C800为例进行介绍，其板载的为ICH5南桥，首先我们要作的是把串行硬盘连接到主板上南桥芯片边上的SATA接口上，开机进行BIOS后，其BIOS设置过程如下。 *找到IDE配置的相关选项，本例中为“Main”菜单下的“IDE Configuration”，如下图，

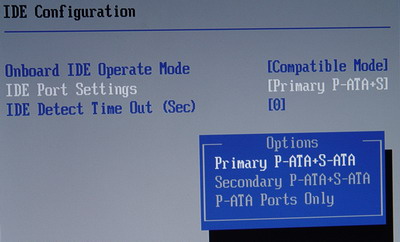

在其上按回车从而进入下一级界面（如下图所示），在Onboard IDE Operate Mode下面可以选择两种板载IDE操作模式（Compatible Mode和Enhanced Mode），当我们选择操作模式为Compatible Mode时，界面下面的IDE端口设置选项如图所示。




可以看到这里一共三个选项，原来在这种模式下，SATA设备其实是把端口映射到一个IDE接口上的，在这种模式下如果要使用SATA硬盘，就会有一组IDE接口不能用。

     Primary P-ATA+S-ATA:此时表示串行硬盘将映射到第二个IDE接口上，此时Secondary P-ATA不可用，如果您在使用串行硬盘的同时还要使用原有的并行硬盘，请把并行硬盘安装到第一个IDE接口上，也即这里表示的Primary P-ATA。
     Secondary P-ATA+S-ATA: 此时表示串行硬盘将映射到第一个IDE接口上，此时Primary P-ATA不可用，如果您在使用串行硬盘的同时还要使用原有的并行硬盘，请把并行硬盘安装到第二个IDE接口上，也即这里表示的Secondary P-ATA。
     P-ATA Ports Only:这种模式下不识别串行硬盘，只能使用原有的并行硬盘。
　　另外要注意，如果把串行硬盘插在ICH5控制的两个SATA接口的第一个接口上（一般表示为SATA1），那在上面的并串混合模式中，它会自动占据映射通道的主盘位置，而如果串行硬盘插在SATA2上面，则自动占据映射通道的从盘位置。

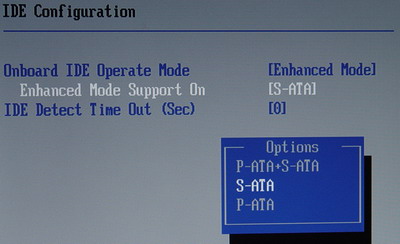

　　当我们选择操作模式为Enhanced Mode时，其下的端口设置发生变化，如下图所示。




在这种模式下，最多可用的端口有六个，这种模式下依然有三个选项。

    P-ATA+S-ATA：并行和串行硬盘并存模式，此时最大可接六个硬盘（四个并行，两个串行）
    S-ATA：串行硬盘模式，此时可接两个串行硬盘
    P-ATA：此时其实是一种映射模式，而且占据的是第一个IDE通道，如果串行硬盘是接在SATA1上，则映射出来的为第一个通道的主盘，如果接在SATA2上，则映射出来的是第一个通道的从盘。

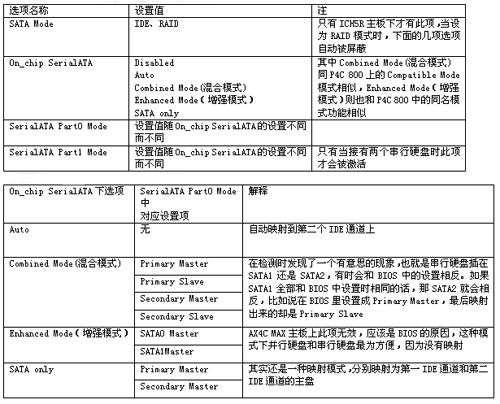

　　不过这里只是介绍了P4C800主板的BIOS情况，在本次测试中，发现还有一套非常常见的BIOS设置方法，下面用文字进行描述，此设置方法在Unika UP6PEN（ICH5）和Aopen的AX4C MAX（ICH5R）上验证通过。在AX4C MAX（ICH5R）的BIOS当中的“Integrated Peripherals”——“on chip IDE Device” 下有一个“on_chip SerialATA Setting”模块，在很多主板上都有类似模块，只是位置略有不同，此模块下的各选项名称各主板基本相同。一般有如下选项设置:




现在我们可以明确，并行硬盘和串行硬盘和平相处的关键就是映射位置和原并行硬盘所占的位置不要冲突。

2、VT8237

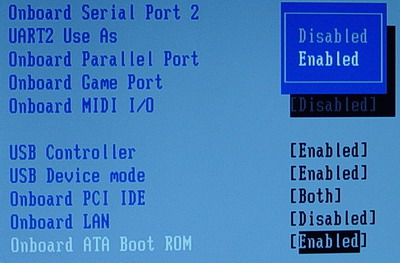

同ICH5的设置相比，这里的选项相对要比较简单一些，这里我们依然以测试所用的ASUS A7V600为例进行介绍。在BIOS中的“Advanced”菜单下，选择“I/O Device Configuration”进入下一级界面，在这里有一个选项“Onboard ATA Boot ROM”，

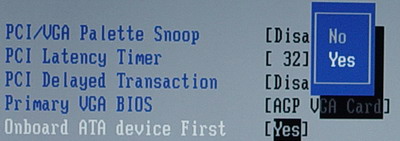

我们在这里选择Enabled，这样就打开了VT8237内置的SATA RAID控制器开关，此时重启计算机就可以识别出串行硬盘了。不过如果你还要选择串行硬盘作为启动设备，那么还需要进行另一项启动设置，还是在“Advanced”菜单下，选择“PCI Configuration” 进入下一级界面，在这里有一个选项“Onboard ATA device First”，我们在这里选择Yes，这样如果你的操作系统就安装在这块串行硬盘上，那么开机后就会顺利地从这块硬盘启动了。




3． 板载的串行控制芯片及独立PCI控制卡
如果你的串行硬盘是挂接在板载的串行控制芯片控制的接口下的话，设置起来也比较简单，我们以P4C800板载的PDC20378串行控制芯片为例，连接好串行硬盘，开机进入BIOS。

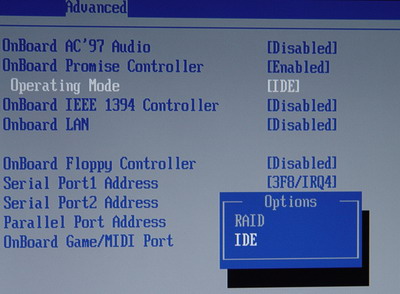

在“Advanced”菜单下的“onboard Devices Configuration”下打开板载串行控制器开关并设定好其工作方式，这一点很重要，如果设定为IDE，则在启动后会出现如下界面。

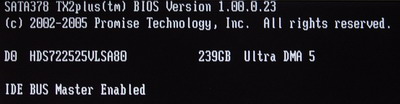

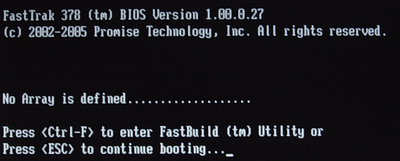

从图中的SATA378字样我们知道这里工作在IDE模式下，如果设定在RAID模式则此处变为FastTrak 378，如下图所示。




都设定完成以后，如果你还想从这个串行硬盘启动，则要检查BIOS里的启动项设置，这里是“Boot”菜单下的“BootDevice Priority”，看这里的启动项中是否有此硬盘被加载，这里显示为“SATA378 TX2Plus D0”。外加PCI控制卡的设置方法与此类似，不过在使用外加串行控制卡时，如果主板上还有板载的串行控制芯片，最好禁用它，因为如果不禁用，有时会无法进入操作系统。

二、 如何在串行硬盘上安装操作系统

1． 在ICH5控制器下安装操作系统

如果你想在ICH5控制器下往串行硬盘中安装操作系统，只要通过前面介绍的设置叫主板识别出串行硬盘即可，没有其它要求。

2． 在ICH5R和VT8237控制器下安装操作系统

在ICH5R和VT8237控制器下往串行硬盘中安装操作系统要略麻烦一些，如果是安装Windows9X操作系统，则只要求主板能识别出串行硬盘即可，不过VIA的一份文档中表示要安装在C盘，不知道是什么原因。而如果要安装Windows2000、WindowsXP或者Windows2003等NT内核的操作系统则需要借助我们快要淡忘的软驱了。

　　我们以安装WindowsXP为例进行介绍，首先在BIOS中进行相关设置，使得主板能正常识别出串行硬盘并和原有并行硬盘没有冲突。然后确定软驱被正确连接，此时我们需要一张驱动软盘，如果是ICH5R南桥的用户，请到这里下载。如果是VT8237南桥的用户请到这里下载.

　　下载相应的程序，按照提示制作好启动软盘，其中VIA的VT8237的下载包比较大，我们只需要拷贝DriverDisk\SATA下的所有文件到软盘即可。 准备好驱动软盘后就可以安装操作系统了，在安装操作系统中会在重启后显示“Setup is inspecting your computer HARDWARE configuration… ” 之后有一段提示：“Press F6 if you need to install a third party SCSI or RAID driver…”（意思是如果有第三方SCSI或RAID驱动器请按F6）。此时按下F6，把软盘放入软驱，然后我们只需要选择软盘中对应的第三方驱动，按提示进行操作即可顺利安装完操作系统。

3． 在外置串行控制芯片控制器下安装操作系统其安装方法同2，也需要制作一张专用的软盘，这里不再多讲。

三、 进入操作系统后还需要进行哪些工作？
首先要作的就是加载对应的磁盘驱动，对于ICH5来说，只需要加载INF驱动即可，而对于ICH5R来说还要加载IAA3.0或以上版本驱动，它是针对ICH5R及串行硬盘而专门定制的，在驱动安装完成以后，一般情况下就不需要进行其它设置了。 如果你使用的是VIA的主板，南桥为VT8237，那么进行操作系统后装上最新的四合一补丁即可，VIA还有一款独立的3.20b版的磁盘驱动，这款驱动可进一步提升磁盘性能，如果你还使用有并行硬盘的话，要注意一点，这款驱动的加载会影响并行硬盘的突发传输率，而对于串行硬盘来说则没有这个影响。 如果你采用的是外置串行控制芯片的话，那么进入操作系统后也需要加载控制器的相应驱动。

,
