ISA 2004中使用域名发布多个Web站点

出处:ISA中文站 作者:ISA中文站 时间:2005-6-17 13:38:00

内容概要:在这篇文章中介绍了如何利用ISA防火墙强大的应用层状态过滤,通过域名使用TCP 80端口发布多个Web站点,而不再需要使用其他端口。



如果你的内部网络中具有多个Web站点,而你又想同时发布到外部网络中,你该如何做呢?在过去的包过滤防火墙中,由于发布(端口映射)时需要占用端口,你只能使用TCP 80端口发布一个Web站点,而其他的Web站点只有通过更换外部侦听端口(如TCP 81)来发布。

在这篇文章中我们不是探讨如何通过上面的步骤去实现,那样做一点技术含量都没有。利用ISA防火墙强大的应用层状态过滤,我们可以就使用TCP 80端口来发布我们所有的Web站点,而不再需要使用其他端口

本文中的试验网络如下图所示:



ISA防火墙作为边缘防火墙,连接内部和外部网络;内部网络Denver和Istanbul是Web服务器,分别拥有1个和2个Web站点。各计算机的TCP/IP设置如下(DNS服务器均设置为空):

ISA防火墙

External Interface:

  • IP:61.139.0.5/24
  • DG:61.139.0.9

Internal Interface:

  • IP:10.2.1.254/24
  • DG:None



Denver(Web Server):

  • IP:10.2.1.2/24
  • DG:10.2.1.254
  • 1 Website :默认站点 (FQDN:www.isacn.org)



Istanbul(Web Server):

  • IP:10.2.1.8/24
  • DG:10.2.1.254
  • 2 Website :默认站点 (FQDN:www2.isacn.org);
    www3.isacn.org(FQDN:ww3.isacn.org);



External_Client

  • IP:61.139.0.9/24
  • DG:None



在ISA防火墙中,利用强大的应用层状态过滤系统,可以让你按照域名进行Web服务器发布。在本文中,我们将发布Denver和Istanbul上的这三个Web站点,并且都使用标准的TCP 80端口进行发布。

在ISA防火墙中建立Web侦听器后,你可以在多个Web服务器发布规则中使用它;但是存在多条使用相同Web侦听器的发布规则时,ISA防火墙会根据规则的顺序进行评估,执行第一条匹配发布的域名(公共名称)的规则。所以在这种时候,你需要小心的对规则进行排序。例如,你使用相同的Web侦听器发布了www.isacn.org和所有域名,那么发布www.isacn.org的规则必须放在发布所有域名的规则前面,否则永远都不会执行发布www.isacn.org的Web服务器发布规则。

这儿需要注意一点的是,ISA防火墙默认情况下是不转发原始主机名头。这样如果被发布的Web服务器上具有多个站点,ISA防火墙总是会转发到默认站点上;发布Istanbul上的www3.isacn.org就是这样的情况,所以我们在发布www3.isacn.org时需要转发主机名头;而其他两个站点都是默认站点,不需要再转发主机名头。

在这篇文章中,我们将按照以下步骤进行:

  • 建立Web侦听器;
  • 建立Web服务器发布规则;
  • 测试一;
  • 修改Web服务器发布规则后进行测试;

建立Web侦听器

在ISA防火墙中,所有的相关任务都是集成的,你可以在建立Web发布规则时创建Web侦听器。不过为了更好的进行说明,我先建立Web侦听器,然后再建立Web服务器发布规则。

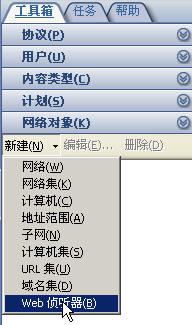

在ISA防火墙管理控制台,点击防火墙策略,在右边任务面板工具箱中,点击网络对象,然后点击新建,再点击Web侦听器

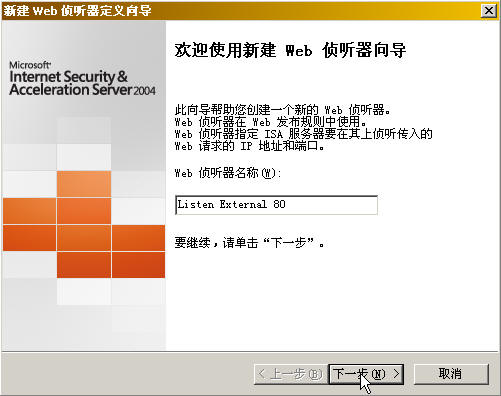

在弹出的欢迎使用新建Web侦听器向导页,输入Web侦听器的名字,在此我命名为Listen External 80,点击下一步

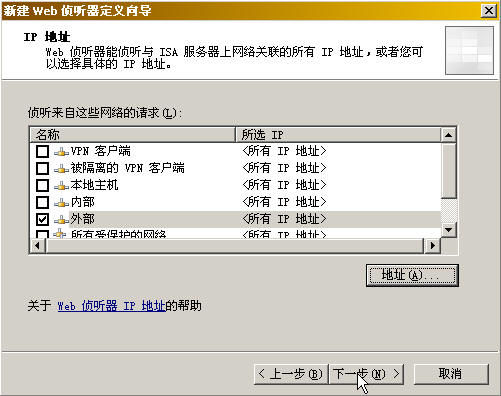

IP地址页,勾选外部网络,点击下一步

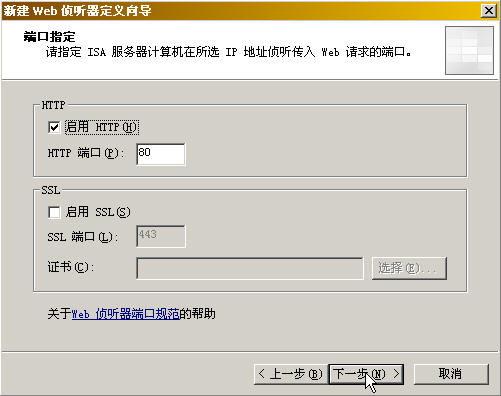

端口指定页,接受默认的80端口,点击下一步

正在完成新建Web侦听器向导页,点击完成;此时Web侦听器就建立好了。

建立Web服务器发布规则



1、发布www.isacn.org



我们先发布位于Denver上的默认站点www.isacn.org,右击防火墙策略,点击新建,选择Web服务器发布规则

在弹出的欢迎使用新建Web发布规则向导页,输入规则名称,在此我命名为Publish www.isacn.org,点击下一步

规则操作页,选择允许,然后点击下一步

请定义要发布的网站页,输入Denver的IP地址10.2.1.2,点击下一步

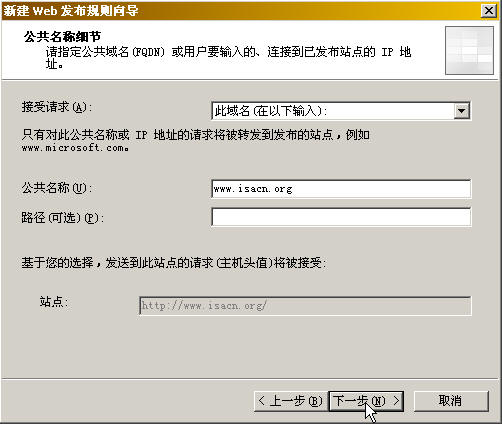

公共名称细节页,在接受请求栏选择此域名(在以下输入),然后在下面的公共名称栏输入www.isacn.org,点击下一步

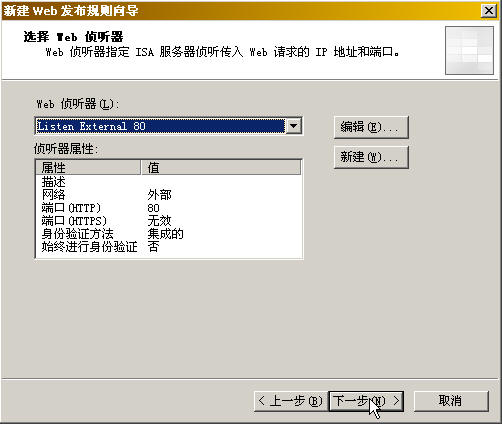

选择Web侦听器页,选择刚才我们建立的Listen External 80,点击下一步

用户集页,接受默认的所有用户,点击下一步

正在完成新建Web发布规则向导页,点击完成

此时发布www.isacn.org的Web服务器发布规则就建立好了。





2、发布www2.isacn.org



再次右击防火墙策略,点击新建,选择Web服务器发布规则

在弹出的欢迎使用新建Web发布规则向导页,输入规则名称,在此我命名为Publish www2.isacn.org,点击下一步

规则操作页,选择允许,然后点击下一步

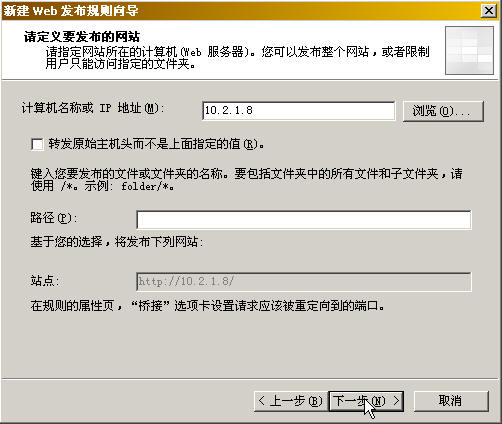

请定义要发布的网站页,输入Istanbul的IP地址10.2.1.8,点击下一步

公共名称细节页,在接受请求栏选择此域名(在以下输入),然后在下面的公共名称栏输入www2.isacn.org,点击下一步

选择Web侦听器页,同样选择刚才我们建立的Listen External 80,点击下一步

用户集页,接受默认的所有用户,点击下一步

正在完成新建Web发布规则向导页,点击完成

此时发布www2.isacn.org的Web服务器发布规则就建立好了。

3、发布www3.isacn.org

最后一个Web服务器发布规则我们通过更为简单的办法来实现。

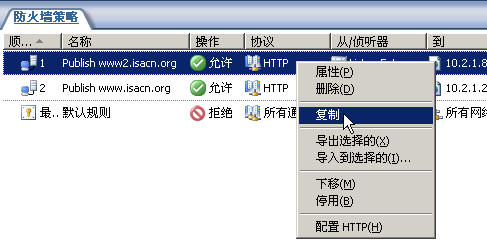

右击才建立好的Web服务器发布规则Publish www2.isacn.org,点击复制

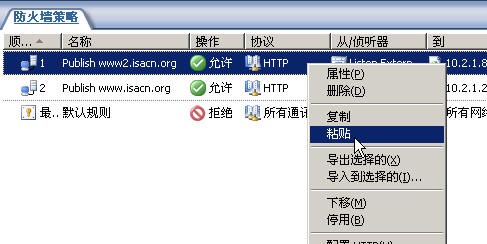

再次右击Publish www2.isacn.org,然后点击粘贴

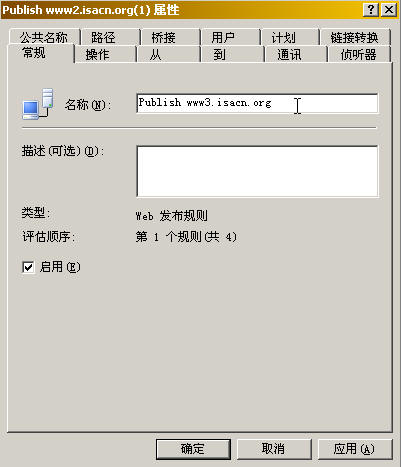

双击粘贴出来的Web服务器发布规则Publish www2.isacn.org(1),弹出规则属性对话框。我们首先将规则名称修改为Publish www3.isacn.org

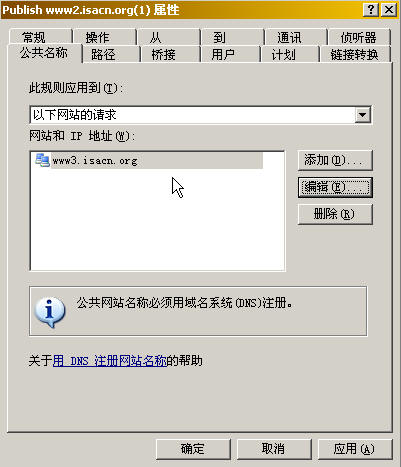

然后在公共名称标签,将应用到的公共名称从www2.isacn.org修改为www3.isacn.org

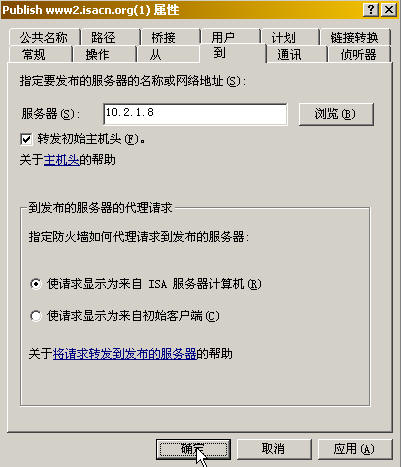

最后标签,勾选转发初始主机头。这样ISA防火墙在转发客户的访问请求时,会将客户发送的原始主机名头转发给发布的Web服务器;如果发布的Web站点不是Web服务器上的默认站点,必须勾选

最后点击确定,此时所有的Web服务器发布规则都建立好了,点击应用按钮保存修改和更新防火墙策略。

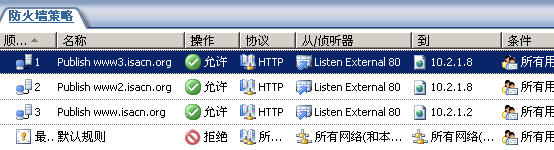

完成后的防火墙策略如下图所示:

测试一

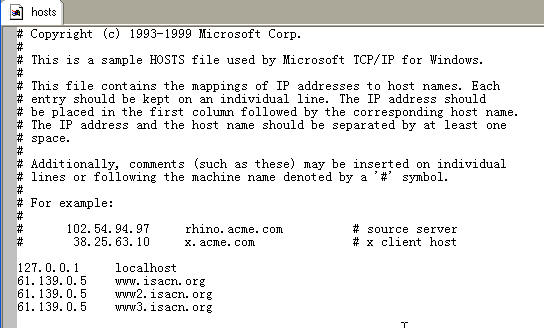

现在我们在外部的External_Client上进行测试,我们已经在它的Hosts文件中建立好了名字解析项,

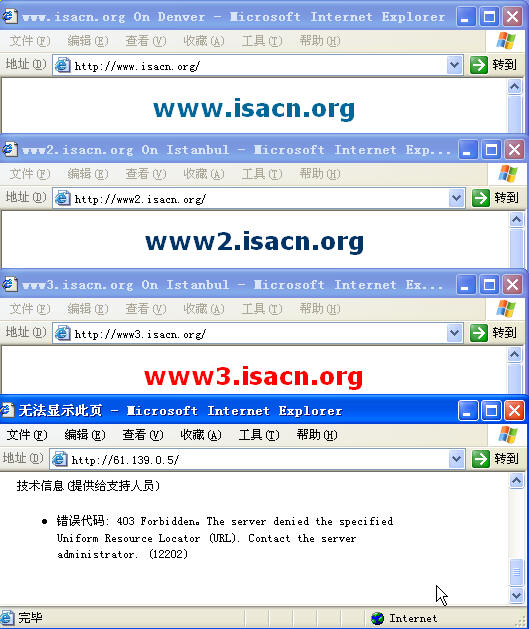

我们分别访问www.isacn.org、www2.isacn.org、www3.isacn.org和ISA防火墙的外部IP地址61.139.0.5,结果如下图所示:

对于三个Web站点的访问均成功;当直接使用IP地址访问时,由于建立的三条Web服务器发布规则都限定了对应的域名,没有匹配的Web服务器发布规则,所以ISA拒绝了客户的访问请求。

修改Web服务器发布规则后进行测试

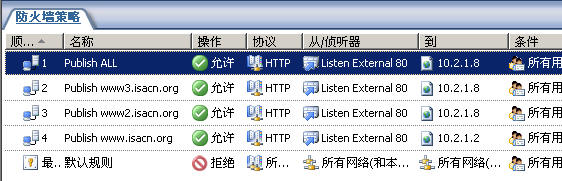

现在我们通过复制Publish www3.isacn.org这条规则再进行粘贴的办法新建一条发布所有域名的名为Publish ALL的Web服务器发布规则,

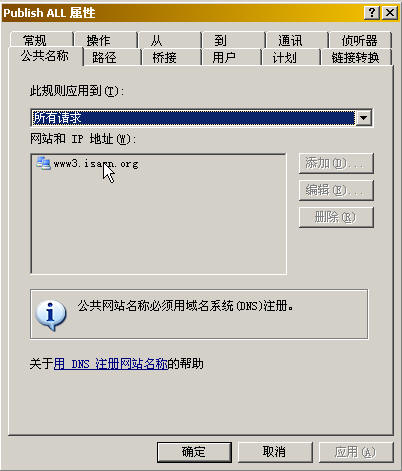

Publish ALL应用到所有请求(所有域名);

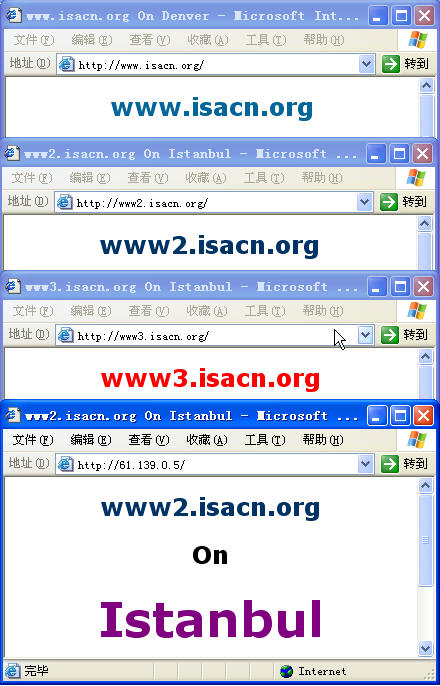

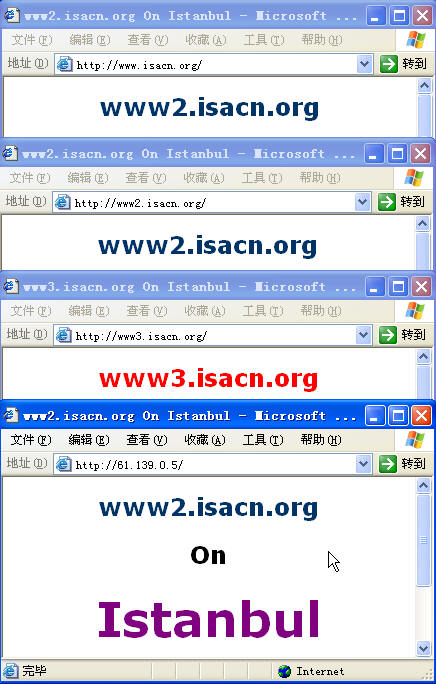

现在我们在External_Client上进行测试,我们访问发布的三个站点和ISA防火墙的外部IP地址,结果却如下图所示,Why?

这是由于Publish ALL这条Web服务器发布规则发布所有域名,无论客户连接任何域名(包括直接使用IP地址进行访问)都可以匹配。ISA防火墙从上到下评估规则时,发现客户连接请求匹配位于第一的Publish ALL,于是执行Publish ALL,根据规则的定义转发到了Istanbul(10.2.1.8)上。只有在客户访问www3.isacn.org时Istanbul将客户的连接请求转向到了www3.isacn.org站点,其他时候均转向到了默认站点www2.isacn.org。

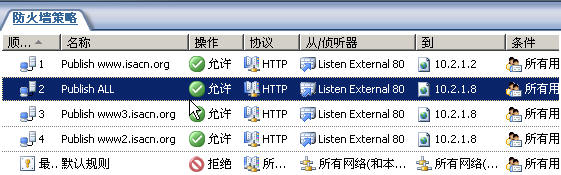

我们对发布规则进行调整,将Publish www.isacn.org这条规则上移到第一,如下图所示:

现在我们继续在External_Client上进行测试,访问发布的三个站点和ISA防火墙的外部IP地址,结果如下图所示,Why?

当客户访问www.isacn.org,ISA评估第一条Web服务器发布规则Publish www.isacn.org时发现匹配客户请求,于是按照规则定义执行,将客户连接转发到Denver上,访问成功;而访问其他域名和ISA防火墙外部IP地址时,均通过Publish ALL转发到了Istanbul上。



在这个试验中,是两台Web服务器。如果你是一台服务器上具有多个Web站点,你甚至可以只建立一条发布所有域名的Web服务器发布规则,然后勾选转发原始主机名头,这样就可以实现这台服务器上所有Web站点的发布。

,
