带你全面认识机架式服务器

  【IT168 专稿】现在，很多中小型企业为了提高自己的核心竞争力，实现内外部信息的快速传递，纷纷加入到部署企业网络的行列当中。为了达到网络的集中管理、数据信息的可靠使用等目的，服务器便成为了不可或缺设备之一。

    很多用户对于服务器的定义还是很模糊，其实从我自己的观点来看，服务器就是一台在计算机网络中执行特定服务功能的高级PC。根据服务器的机箱结构来划分，我们通常把服务器划分为“台式（塔式）服务器”、“机架式服务器”、“机柜式服务器”和“刀片式服务器”四类。

    今天我们就以一台联想万全R510服务器为例给大家详细介绍什么是机架服务器及其内部结构。

    在前面我们说过服务器实际上就是一台执行特定服务功能的高级PC，这个定义同样适用于“机架式服务器”。大家知道，在星型拓朴结构的计算机网络都有一个集中点，通常这个集中点就是我们称之为的机房。在机房中会有各种类型的网络设备，如交换机、路由器等等，而这些设备一般都会集中在一个机柜当中。 “机架式服务器”是指可以直接安装到标准19英寸机柜当中的服务器，通常这样的服务器从大小来看有点类似交换机，而并不像是一台电脑。

    机架式服务器一般有1U、2U、4U、6U、8U等等规格，这里的“U”我们可以理解为服务器高度规格单位，标准1U机架服务器的高度是4.445cm（1.75英寸），一般我们的机柜内部有可以固定各种网络设备的固定孔，两个孔之间的高度就是4.445厘米，刚好可以将机架式服务器固定在机柜当中。
   首先我们来看看这台1U机架式服务器的前部面板，在机架式服务器的前部面板一般都包括前置控制模块区域、硬盘区域和光驱区域三个部分。有些服务器还会配置软驱设备，但因软驱的应用已经极少，所以大部分机架式服务器已经不将软驱做为标准配置。因其厂商、产品型号的不同，机架式服务器的前部面板不尽相同，但基本上都会包括这三个部分。

    前置控制模块上通常包括系统状态指示灯、硬盘状态指示灯及前置的USB接口，在不同厂商设计的机架式服务器的指示灯都是不一样的，我们可以参考服务器的说明书来了解各种指示灯状态的含义。在这台服务器的前置面板上还设计了一个前置的显示器接口，这在其他机架式服务器中是不常见到的。

图１前置面板区域

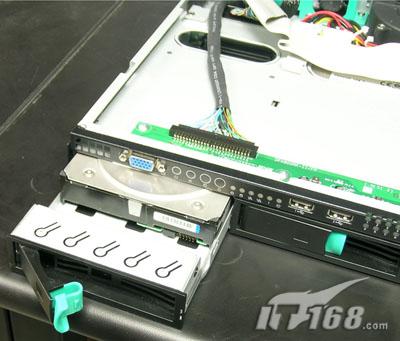

    和台式服务器不同，大部分机架服务器的硬盘都是前置式的，连接到SCSI控制器当中。SCSI硬盘可以支持在线热插拨，目前市场上的厂商在设计机架式服务器时都会为硬盘设计一个开关，在折卸硬盘时我们只需轻轻扣动开关，将开关打开后就可以将硬盘抽出。切记在插拨硬盘时两边位置一定要平行，避免虚接、位置不正等问题造成服务器硬盘使用故障。

图２折装机架式服务器硬盘

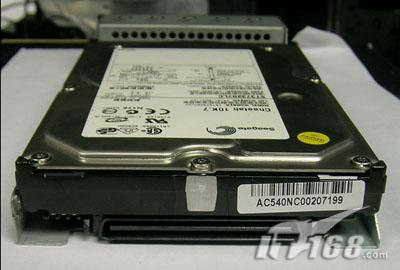

    这台机架式服务器提供了两块Ultra 320 SCSI接口硬盘，不同配置的机架式服务器的标准配置都不一样。在服务器上，由于需要非常高的存储性能，普通的IDE硬盘根本不能满足这样的需求，而SCSI接口硬盘与IDE硬盘相比，具有读写速度更快、寻道时间更短、数据缓存更大等优点，被广泛的应用于服务器当中，目前的主流SCSI硬盘都采用了Ultra 320 SCSI接口，能提供320MB/s的接口传输速度。

图3 Ultra 320 SCSI接口硬盘

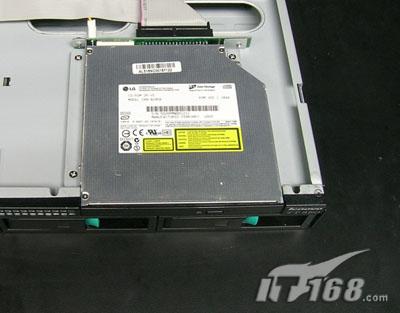

    在这款机架式服务器上，配置了LG Slimline CD-ROM光驱，在1U的机架式服务器当中，一般都会使用这种窄边设计的光驱，因为如果是使用普通的光驱，是无法满足机箱的空间大小的。

图4 机架式服务器光驱

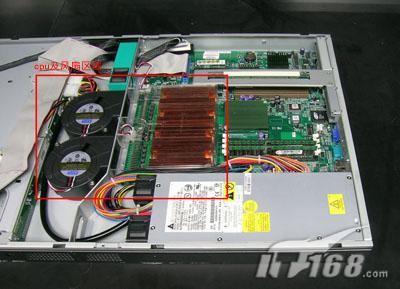

   接下来我们就来看看这台服务器的心脏-CPU部分，如下图所示，大部分的机架式服务器都采用的是CPU散热片与风扇分离的设计，服务器CPU散热片通常使用的都是散热性能更好的铜质材料，万全 R510 5112 采用Intel Xeon处理器，标称可以达到2400MHz的主频，左侧位置配置了两块涡轮CPU风扇，从我见到的机架式服务器中可以发现，市场上的1U机架式服务器基本上都是采用这样的设计。

图5 CPU及风扇区域

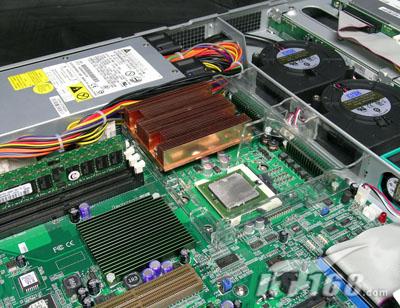

    打开CPU部分的有机玻璃档板，在CPU散热片的四个角有四个螺丝用来固定，在折卸时，我们需要使用螺丝刀顶住螺丝，然后垂直旋转，一直到螺丝完全折出。分别折卸四个螺丝，先轻轻松动，检查螺丝是否都已经完全折出，接着垂直拨出散热片（有时散热片会和散热硅胶粘在一起，切记千万不要强行折拨）。取出散热片后，我们就可以看到如下图的Intel Xeon处理器。


图6 CPU部分

   接下来我们就来看看这台服务器的心脏-CPU部分，如下图所示，大部分的机架式服务器都采用的是CPU散热片与风扇分离的设计，服务器CPU散热片通常使用的都是散热性能更好的铜质材料，万全 R510 5112 采用Intel Xeon处理器，标称可以达到2400MHz的主频，左侧位置配置了两块涡轮CPU风扇，从我见到的机架式服务器中可以发现，市场上的1U机架式服务器基本上都是采用这样的设计。

图5 CPU及风扇区域

    打开CPU部分的有机玻璃档板，在CPU散热片的四个角有四个螺丝用来固定，在折卸时，我们需要使用螺丝刀顶住螺丝，然后垂直旋转，一直到螺丝完全折出。分别折卸四个螺丝，先轻轻松动，检查螺丝是否都已经完全折出，接着垂直拨出散热片（有时散热片会和散热硅胶粘在一起，切记千万不要强行折拨）。取出散热片后，我们就可以看到如下图的Intel Xeon处理器。


图6 CPU部分

   机架式服务器所有连接到主板上的设备都需要由电源来提供电力，接下来我们就为大家介绍机架式服务器的电源。

    从安全性及可靠性角度来考虑，电源在整个服务器硬件系统中是非常重要的。市场上常见计算机电源有额定功率300 W和400W两种，和家用PC不同，在服务器上需要供电的设备要远远高于PC机，需要更大功率的电源来提供电力，所以机架式服务器一般都配备的是400W电源。

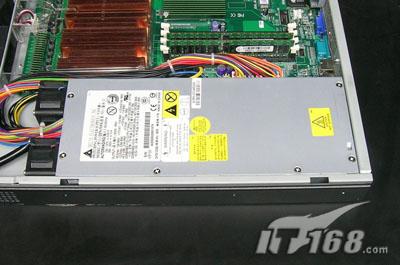

    功率越大的电源工作时的热量便会越高，机架式服务器电源的两端都装有风扇，提供良好的散热性能，从下图我们可以看出。这台1U机架式服务器标准配置一台电源，实际上在很高更高配置的机架服务器上，通常都会配置两台以上的电源，并且电源支持热插拨功能，防止因为电源损坏而造成的服务器系统不能正常运转。

图8 服务器电源

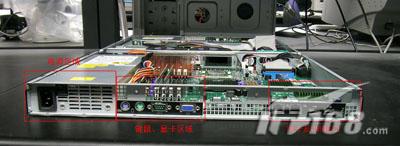

   最后我们来看看这台机架式服务器的后部面板，与普通的计算机类似，在机架式服务器的后部面板上，也会有电源接口、显卡接口、键盘鼠标接口等等，服务器一般不需要太好的图形显示卡，基本上都是采用主板集成显卡，一般还需要一个RS232的接口，这个接口可以与其他设备如路由器、交换机等设备相连接，有时我们可能需要用这台服务器来配置路由器，这时就需要使用这个RS-232接口。通常服务器的网卡最小要求使用10/100M自适应以太网卡，为了达到更高的数据传输性能，很多服务器都配备的是千兆网卡，这台机器就使用了两块主板集成的千兆网卡。



总结：

    这篇文章主要从硬件配置的角度来为大家介绍机架式服务器，通过这样的介绍大家已经对机架式服务器有所了解，市场上的机架式服务器会因价格、档次及配置的差异，有些会和本文中介绍的不完全相同，但基本的结构都是文中所介绍的，不同的只是硬件的配置和外形设计不同，相信大家一定能够举一反三。
