使用ISA Server 2004防火墙发布位于公共DMZ网段的服务器(2)

出处:isaserver.org 作者:Thomas 时间:2004-8-9 13:20:00

建立一个服务器发布策略以允许DMZ发送DNS请求到内网

DMZ主机需要解析Internet主机名字。例如在DMZ主机需要通过名字和Internet的主机建立连接的时候,如SMTP中继服务。

我们在这个例子中使用服务器发布策略所以DNS过滤器可以应用到从DMZ主机到内部网络中DNS服务器的访问。

执行以下步骤以建立服务器发布策略:

1. 在 Microsoft Internet Security and Acceleration Server 2004 管理控制台,点击 Firewall Policy ,在任务面板,点击Tasks 标签,然后点击 Create a New Server Publishing Rule 链接。

2. Welcome to the New Server Publishing Rule Wizard 页,在Server publishing rule name 文本框中输入名字,在此例中,我们命名为 Publish Internal DNS Server,点击 Next

3. Select Server 页,输入内部网络DNS服务器的IP地址,在这个例子中是10.0.0.2,输入后点击 Next

4. Select Protocol 页,在Selected protocol 列表中选择 DNS Server 协议,点击 Next

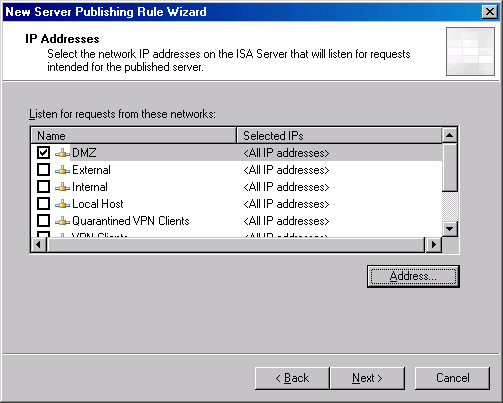

5. IP Addresses 页,勾选 DMZ ,这指出服务器发布规则将在哪个接口上侦听通往内部DNS服务器的连接请求。点击 Next

6.Completing the New Server Publishing Rule 页回顾设置,然后点击Finish





建立一个访问策略以允许内网向外网发送DNS请求

内部DNS服务器需要通过查询Internet的DNS服务器来解析Internet主机名。我们可以建立一个DNS访问策略将允许内部网络的DNS服务器使用DNS协议访问Internet DNS服务器。执行以下步骤:

1. 在 Microsoft Internet Security and Acceleration Server 2004 管理控制台,点击左面板的 Firewall Policy

2. 在任务面板中点击 Tasks 标签,然后点击 Create New Access Rule 链接。

3. 在 Welcome to the New Access Rule Wizard 页,在 Access Rule name 文本框中输入一个名字,在此例中,我们命名为Outbound DNS Internal DNS Server,点击Next

4. Rule Action 页,选择 Allow 然后点击,Next

5. Protocols 页,从This rule applies to 列表中选择 Selected protocols 项,点击Add 按钮。

6. Add Protocols 对话框,点击Common Protocols 目录,然后双击 DNS 项,点击 Close

7.Protocols 页上点击 Next

8. Access Rule Sources 页,点击 Add 按钮。

9. Add Network Entities 对话框,点击 New 按钮,点击 Computer 项。

10.在 New Computer Rule Element 对话框,在Name 文本框中输入计算机的名字,在此例中,我们输入 Internal DNS Server,在 Computer IP Address 文本框中,输入内部网络DNS服务器的IP,此例中是10.0.0.2,点击OK

11. Computers 目录下双击 Internal DNS Server 项,点击 Close

12. Access Rule Sources 页,点击 Next

13. Access Rule Destinations 页,点击 Add 按钮。

14. Add Network Entities 对话框,点击 Networks 目录,然后双击 External 项,点击 Close

15. Access Rule Destinations 页点击 Next

16. User Sets 页,接受默认设置点击Next

17. Completing the New Access Rule Wizard 页回顾设置,然后点击Finish

建立一个访问策略以允许外网向DMZ发送HTTP请求

下一步是建立一个访问策略来允许外网向DMZ主机发送HTTP请求。当你没有从Web发布策略提供的完全的防火墙特性集中受益,这个选项允许你把Web服务器的实际IP保留在Internet之上,而且HTTP安全过滤器仍然应用到了这个访问策略上。HTTP安全过滤器的基本配置提供了一个很好级别的保护,你可以自定义HTTP安全过滤器来对你使用访问策略发布的为Web服务器提供增强级别的保护。

执行步骤和上面的一样,不同的地方:

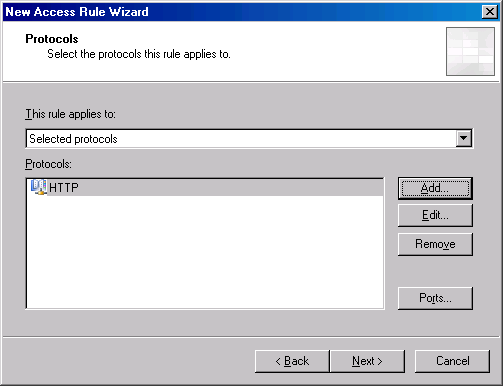

规则命名为Inbound to DMZ Web Server,协议只选择HTTP,

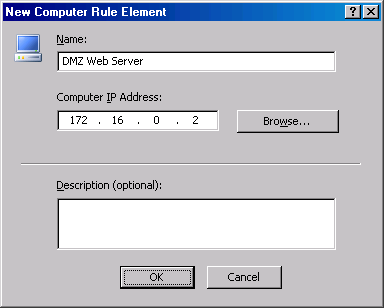

源网络选择为External ,目的地为新建一个Computer 项,命名为DMZ Web Server,IP为发布的DMZ Web服务器的计算机IP地址(在这个例子中,是172.16.0.2)。









建立一个访问策略以允许外网向DMZ发送SMTP请求

现在Web服务器已经发布了,我们将建立一个访问策略以发布位于DMZ网络的SMTP服务器。执行步骤如上,不同的地方:

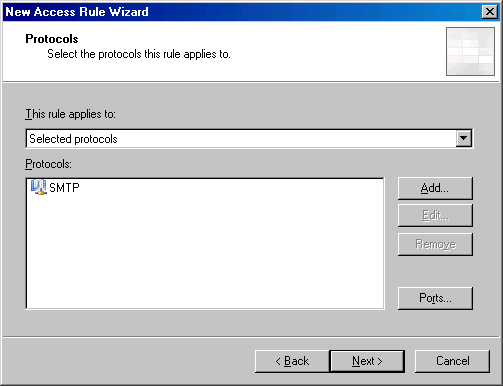

策略命名为Inbound to DMZ SMTP Server,协议选择为SMTP,源网络为External ,目的地为DMZ Web Server(此例中SMTP和Web服务位于同一台服务器上)。



点击Apply保存修改并且更新防火墙策略,在Apply New Configuration 对话框上点击OK

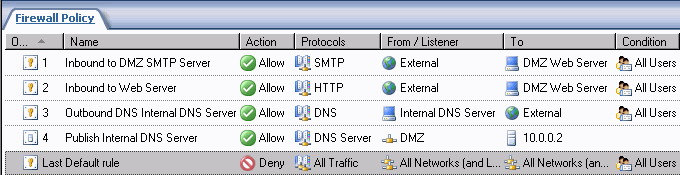

的防火墙策略应该如下图所示,


测试从外网到DMZ的访问策略

现在我们来测试访问策略,执行以下步骤来完成测试:

1. 在外部主机上打开Web浏览器,然后输入DMZ Web服务器的IP地址。在这个例子中,DMZ Web服务器的IP地址是172.16.0.2,所以我们在Web浏览器的地址栏中输入http://172.16.0.2然后回车。

2. IIS Web站点的默认页面将会显示。在这个例子中,我们没有指定一个特性的默认页,所以我们看见Under Construction 页(注:正在建设中),这个表明允许访问DMZ 站点的访问策略工作正常。

3. 现在,让我们看看Web站点的log文件。打开对应的日志文件(C:\WINDOWS\system32\LogFiles\W3SVC1目录下),你可以看见如下图显示的信息。注意高亮的项,它指出在Web服务器日志中记录下了源IP地址。在这个例子中,源IP是ISA Server 2004防火墙的DMZ接口的IP地址。这不是让我们可疑的,原因是Web Proxy过滤器自动和HTTP协议联系到了一起。我们可以后文章的后面看到如何禁止Web Proxy过滤器。

#Software: Microsoft Internet Information Services 6.0

#Version: 1.0

#Date: 2004-06-18 05:47:14

2004-06-18 05:56:21 172.16.0.2 GET /iisstart.htm - 80 - 172.16.0.1 Mozilla/4.0+ (compatible;+MSIE+6.0;+Windows+NT+5.1) 200 0 0

2004-06-18 05:56:25 172.16.0.2 GET /pagerror.gif - 80 - 172.16.0.1 Mozilla/4.0+(compatible;+MSIE+6.0;+Windows+NT+5.1) 200 0 0

4. 接下来,到位于DMZ的Web Server上,打开Internet Information Services (IIS) Manager 控制台。

5. Internet Information Services (IIS) Manager 控制台,右击 Default Virtual SMTP Server 然后点击 Properties。在 General 勾选 Enable Logging ,点击 Apply 然后点击 OK

6. 在外部计算机上,打开一个命令提示符,输入 telnet 172.16.0.2 25 然后回车;

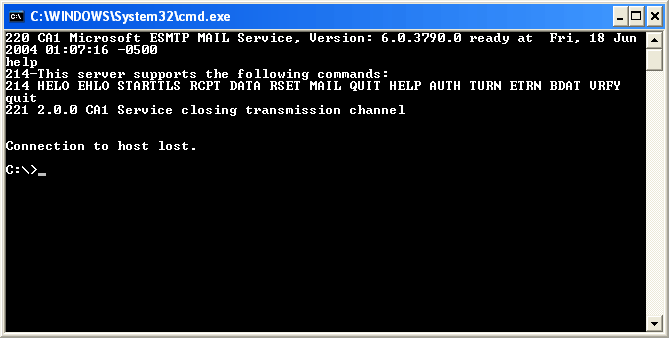

7. 你可以看见SMTP服务的信息,输入 help 然后回车,你可以看见服务器支持的一些命令,然后输入quit 断开。

8. 进入到DMZ主机的 C:\WINDOWS\system32\LogFiles\SMTPSVC1 目录,打开对应的日志文件。你可以看到如下的一些信息。这是访问DMZ SMTP服务的外部主机IP。在这个例子中显示的是原始的客户IP信息,因为没有应用程序过滤器处理了这个连接和使用ISA Server 2004防火墙的IP地址替换了原始的IP地址。

#Software: Microsoft Internet Information Services 6.0

#Version: 1.0

#Date: 2004-06-18 06:07:22

#Fields: time c-ip cs-method cs-uri-stem sc-status

06:07:22 192.168.1.187 QUIT - 240



测试DMZ到内部网络的DNS规则

在前面一节中,我们证明了从Internet到DMZ主机的访问策略控制工作正常。下一步我们确认服务器发布策略允许DMZ主机正常的访问内部网络的DNS服务器。

执行以下步骤测试DNS服务器发布策略:

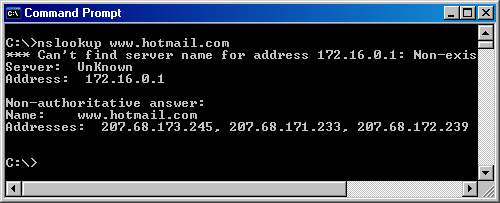

1. 在DMZ主机上打开一个命令提示符,输入nslookup www.hotmail.com 然后敲回车。

2. 你将会看到下图的结果。注意我们先触发了Publish Internal DNS Server 策略,然后触发了Outbound DNS Internal DNS Server 策略。这样显示了DMZ查询了网络的DNS服务器,并且内网的DNS服务器查询了Internet的DNS服务器来解析这个名字。

3. 你可以在实时监控中看到如下图显示的内容


通过修改访问策略禁止Web Proxy filter来允许外网向DMZ发送数据

你可能希望在你使用访问策略发布的Web服务器中看见原始的IP地址信息,而不是看见ISA Server 2004的外部接口的IP地址。当你使用访问策略,你可以通过禁止Web Proxy filter来达到这一目的,这个可以通过修改你在前面建立的HTTP访问策略来实现。

执行以下步骤:

1. Microsoft Internet Security and Acceleration Server 2004 管理控制台,右击 Inbound to Web Server 策略,然后点击 Properties

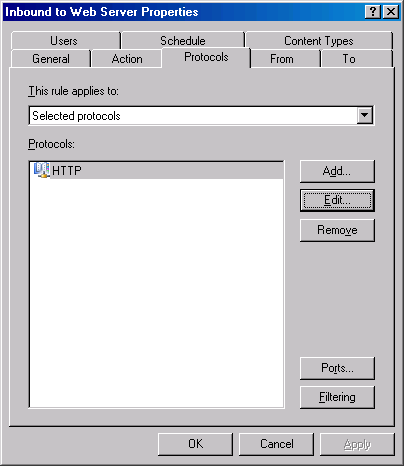

2. Inbound to Web Server Properties 对话框,点击 Protocols 标签。

3. Protocols 标签,点击Protocols 列表中的HTTP项,然后点击 Edit 按钮。

4. HTTP Properties 对话框,点击 Parameters 标签,在 Parameters 标签,不要勾选Application Filters 框中的Web Proxy Filter ,然后点击 Apply 再点击 OK

5. Inbound to Web Server Properties 对话框中点击 OK

6. 点击Apply 保存修改并更新防火墙策略。

7. Apply New Configuration 对话框中点击OK

现在我们再重新连接一下Web站点:

1. 在外部客户计算机上打开Web浏览器,然后在地址栏中输入http://172.16.0.2 ,然后敲回车。

2. 显示出了 Under Construction (正在建设中)页。按住 CTRL 键,然后点击Refresh 按钮。

3. 回到DMZ的Web服务器,然后打开对应的日志文件,你可以看见如下面所示的一些信息,注意,显示的是实际的客户IP信息。

#Software: Microsoft Internet Information Services 6.0

#Version: 1.0

#Date: 2004-06-18 07:42:37

#Fields: date time s-ip cs-method cs-uri-stem cs-uri-query s-port cs-username c-ip cs(User-Agent) sc-status sc-substatus sc-win32-status

2004-06-18 07:42:37 172.16.0.2 GET /iisstart.htm - 80 - 192.168.1.187 Mozilla/4.0+(compatible;+MSIE+6.0;+Windows+NT+5.1) 200 0 0

2004-06-18 07:42:37 172.16.0.2 GET /pagerror.gif - 80 - 192.168.1.187 Mozilla/4.0+(compatible;+MSIE+6.0;+Windows+NT+5.1) 200 0 0

当通过禁止Web Proxy过滤器来解决了使用访问策略发布Web服务器的源IP地址问题后,你也对所有的不是通过Web Proxy产生的Web通信失去了安全过滤特性。它的意思是如果SecureNAT 和 Firewall clients发起的HTTP通信不会经过Web Proxy filter 的处理,它们将不能从Web Proxy缓存和其他特性中受益。此外,可能还对Web发布策略有一些意料不到的影响。也许是我在此胡说,因为我还没有完全的测试完禁止Web Proxy filter后对于HTTP协议的影响。:-)

另外一个可以选择的方法是建立你自己的协议定义,定义出去的TCP 80。你可以通过访问策略来使用自定义协议来发布DMZ HTTP服务器。但是这样的大问题是你没有受到HTTP安全过滤和Web Proxy filter的保护。在这种情况下,你手中真正的需要一个PIX防火墙。

, , ,
