Kerio Winroute Firewall 6.01 VPN使用详解

前言：这篇文章是应朋友要求写的，作为KWF 5.x使用详解的补充。KWF的VPN功能非常简单好用，你在看完这篇文章后，可以对它有很全面的了解。

首先介绍一下KWF 6.01中VPN的核心概念。KWF的VPN服务器和其他很多修改远程客户的默认网关的VPN服务器不一样，除了给远程客户分配IP外，它只是通过客户端的VPN Client修改远程客户的路由表，就像客户多了个接入到新网络的接口和添加了对应的路由项，而不修改远程客户的默认网关。

除了Site-to-Site VPN (VPN tunnel)外，都是KWF VPN服务器向VPN Client提供路由信息。它按照以下规则提供路由信息：

• 默认路由信息不提供；

• 有冲突的网络信息不提供（如远程客户处于192.168.0.0/24子网，而VPN服务器内网也有个192.168.0.0/24的子网，则该子网路由信息不提供给远程客户）；

• 其他子网全部提供；

远程客户的路由表由VPN client负责更新，当发生以下情况时，VPN client更新本地路由表：

• 建立了VPN tunnel或者当远程客户连接到VPN server；

• VPN tunnel的任何一方路由信息改变或者远程客户连接到的VPN server上的路由信息改变；

对于不同的连接，更新周期是不同的。VPN tunnel 是30s一次，连接到VPN server的VPN client是1min一次，不管是否有数据更新。

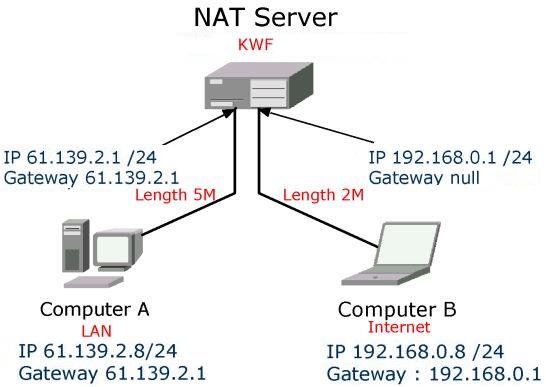

此次实验的网络拓朴结构如下图，Computer A作为外网计算机，安装Kerio VPN client接入到NAT Server，访问Computer B：

下面我从VPN server和VPN client两方面来说明KWF VPN的使用。


一、VPN server配置

一次完整的VPN server设置应该包含以下四个步骤：

• 安装VPN server

• 启用VPN server

• 建立VPN users

• 配置Traffic policy

1、安装VPN server

在安装KWF 6.01的时候，默认情况下会安装VPN server组件。如果你是使用自定义安装，记得勾选VPN support组件。

2、启用VPN server

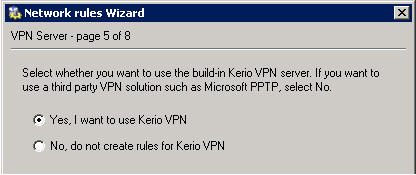

在首次进入KWF管理界面时，会出现Network rules Wizard，在第5页，记得选择“Yes,I want to use Kerio VPN”。

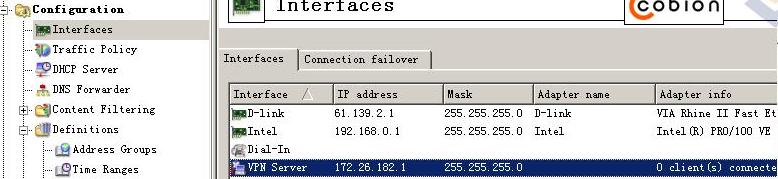

默认情况下，VPN server会随机使用一个和你内部网络不同的C类网络。你可以根据自己的需要进行修改。

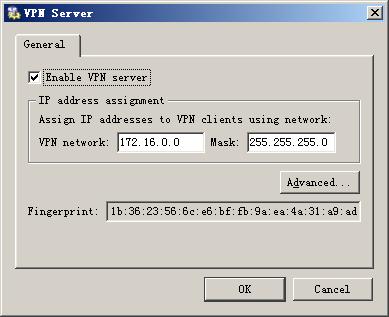

双击VPN server进入它的属性，在这次实验中，我将其使用网络改为172.16.0.0/24。

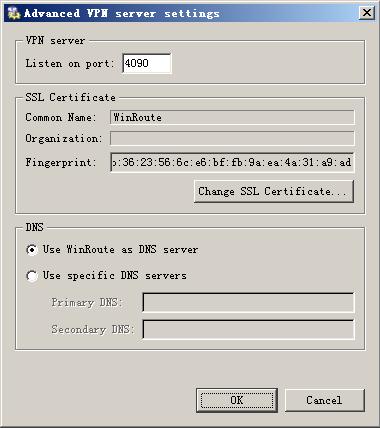

点击“Advanced”进入其高级设置，在里面，你可以修改VPN服务器使用的端口和连接时使用的证书。

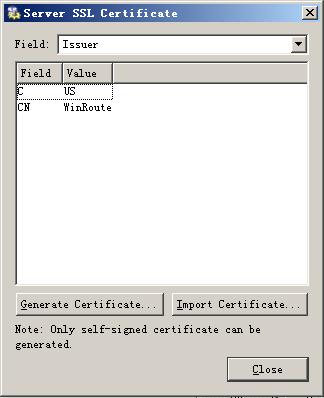

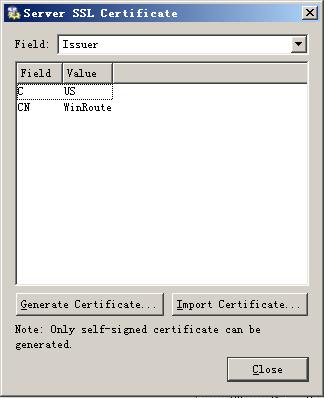

点击“Change SSL Certificate...”可以进入证书设置，在这儿，你可以生成新的证书，或者导入证书。

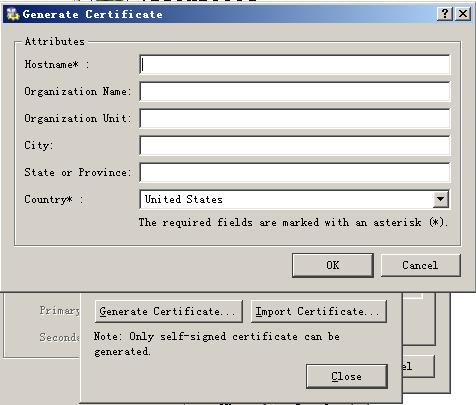

点击“Generate Certificate...”，在里面你可以生成你自己的VPN服务器证书。

3、建立VPN users

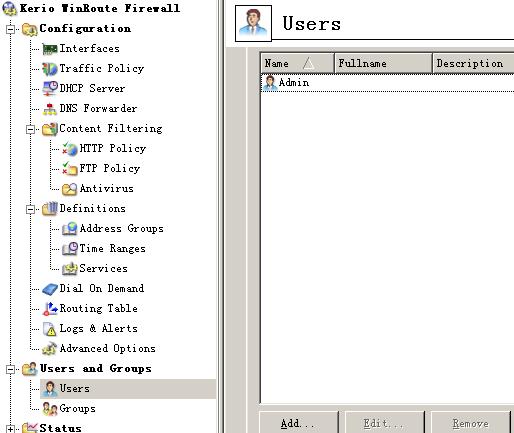

VPN users是和KWF用户集成的，可以使用Active Directory用户数据库或者KWF内部的用户数据库。在Users控制台点击“Add...”添加新的用户。

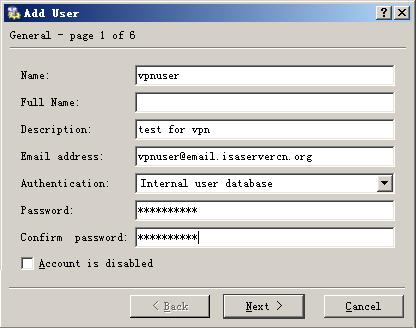

在第1页“常规”上输入用户信息，在这个实验中，名字为vpnuser，使用KWF的“Internal user database”。

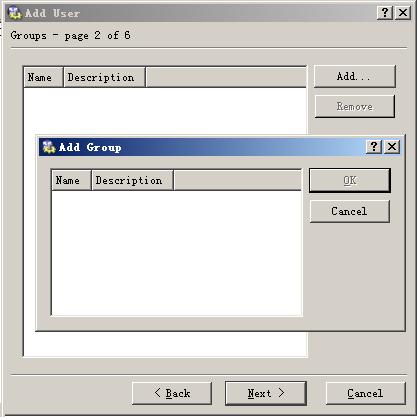

由于没有新建组，在第2页“组”上直接跳过。如果你有大量的用户，可以通过建立组来管理用户。

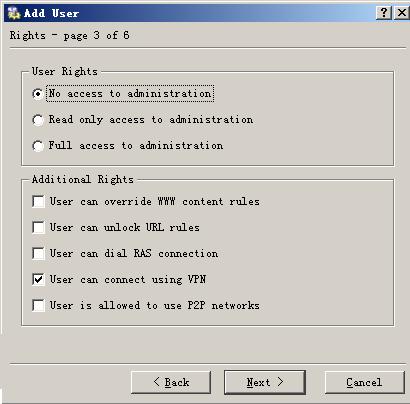

第3页“权限”页比较关键。至少要勾选“User can connect using VPN”，其他的权限根据你自己的情况进行选择。

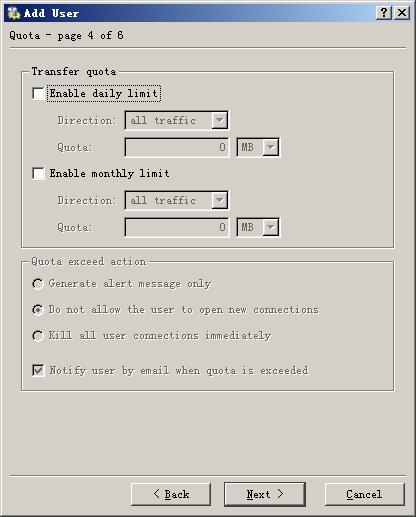

在第4页“限额”上，如果你想对此用户进行流量的限制，则可以选择对应的选择。

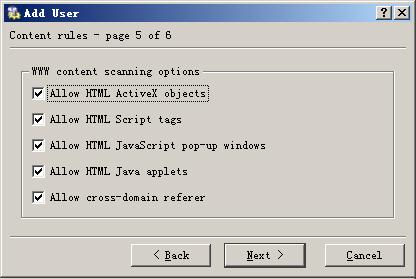

第5页“内容策略”上可以控制用户可以通过KWF进行访问的HTTP内容。其实对于VPN users，KWF默认是不允许其通过KWF来上网的，这个主要是对处于内部网络的用户的限制。

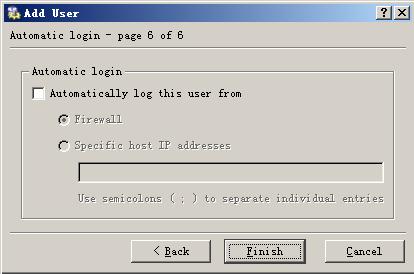

第6页“自动登录”上，可以选择用户从哪儿进行自动登录。这个对用户的流量统计比较有用。

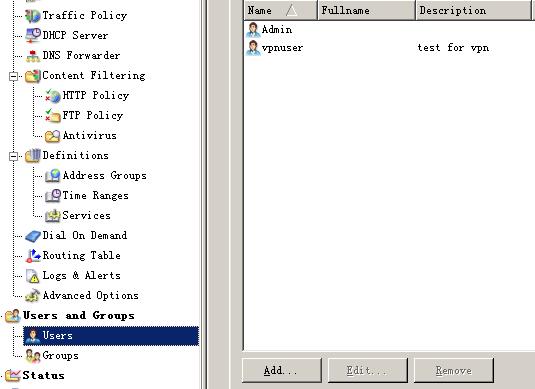

点击“Finish”后，你可以在Users里面看见新建的用户vpnuser。

4、配置Traffic policy

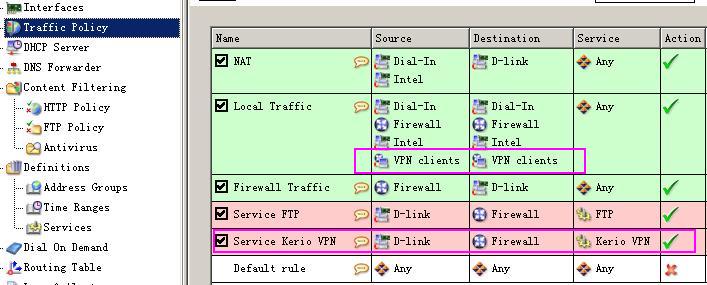

在默认情况下，如果你在Network rules Wizard中选择了“Yes,I want to use Kerio VPN”，则在Traffic policy中会自动建立两条策略：允许外部用户访问Kerio VPN和允许VPN clients和内部网络相互之间的访问。如下图，如果没有则你根据下面的规则新建。

至此，VPN server的配置完全完成，以下进入VPN client的配置


二、VPN client配置

Kerio VPN client对客户机的要求为：

• CPU最低300 MHz ；

• 内存128 MB；

• 3 MB磁盘空间；

• 支持的操作系统有：Windows 2000，XP，Windows Server 2003，注意，不支持以前的操作系统，如Win9x/ME；

• 不能在已安装了KWF VPN server的计算机上安装。

Kerio VPN client的核心驱动kvpndrv.sys会在系统中模拟一个网络适配器，如果安装过程中出现驱动未经过微软验证的问题，忽略即可。安装完后需要重启计算机以加载驱动。

Kerio VPN client的安装不需要任何license，但是VPN用户连接到KWF中的时候会计算入KWF的用户授权。

Kerio VPN client只会自动更新本地的路由表，不会进行其他任何修改。因为这个原理，它可以同时连接到多个VPN server上而不会有任何冲突问题。

未连接VPN前，Computer A上的IP配置和路由表如下：

C:\>ipconfig /all

Windows IP Configuration

Host Name . . . . . . . . . . . . : mine
Primary Dns Suffix . . . . . . . :
Node Type . . . . . . . . . . . . : Unknown
IP Routing Enabled. . . . . . . . : No
WINS Proxy Enabled. . . . . . . . : No

Ethernet adapter 本地连接:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Realtek RTL8139 Family PCI Fast Ethernet NIC
Physical Address. . . . . . . . . : 00-50-8D-4F-5F-C5
Dhcp Enabled. . . . . . . . . . . : No
IP Address. . . . . . . . . . . . : 61.139.2.8
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 61.139.2.1

Ethernet adapter Kerio VPN:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Kerio VPN adapter
Physical Address. . . . . . . . . : 44-45-53-54-96-70
Dhcp Enabled. . . . . . . . . . . : Yes
Autoconfiguration Enabled . . . . : Yes
IP Address. . . . . . . . . . . . : 169.254.47.195
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
DHCP Server . . . . . . . . . . . : 169.254.47.194
Lease Obtained. . . . . . . . . . : 2004年7月4日 10:27:32
Lease Expires . . . . . . . . . . : 2004年7月4日 10:27:42

C:\>route print
===========================================================================
Interface List
0x1 ........................... MS TCP Loopback interface
0x2 ...00 50 8d 4f 5f c5 ...... Realtek RTL8139 Family PCI Fast Ethernet NIC -数据包计划程序微型端口
0x10004 ...44 45 53 54 96 70 ...... Kerio VPN adapter
===========================================================================
===========================================================================
Active Routes:

Default Gateway: 61.139.2.1
===========================================================================
Persistent Routes:
None

　

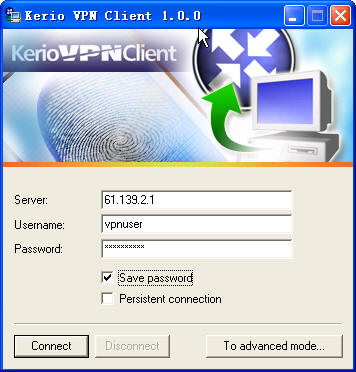

运行KVC，界面如下，输入KWF VPN server IP地址和用户账户：

选择Save pasword则将用户密码保存在当前Windows用户的配置文件中；勾选Persistent connection则可以在VPN链路断开时进行自动拨号恢复。

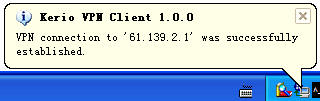

点击Connect，连接功能后会有以下提示：

接入VPN后的IP配置和路由表：

Microsoft Windows XP [版本 5.1.2600]
(C) 版权所有 1985-2001 Microsoft Corp.

C:\>ipconfig /all

Windows IP Configuration

Host Name . . . . . . . . . . . . : mine
Primary Dns Suffix . . . . . . . :
Node Type . . . . . . . . . . . . : Unknown
IP Routing Enabled. . . . . . . . : No
WINS Proxy Enabled. . . . . . . . : No

Ethernet adapter 本地连接:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Realtek RTL8139 Family PCI Fast Ethernet NIC
Physical Address. . . . . . . . . : 00-50-8D-4F-5F-C5
Dhcp Enabled. . . . . . . . . . . : No
IP Address. . . . . . . . . . . . : 61.139.2.8
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 61.139.2.1

Ethernet adapter Kerio VPN:

Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Kerio VPN adapter
Physical Address. . . . . . . . . : 44-45-53-54-96-70
Dhcp Enabled. . . . . . . . . . . : Yes
Autoconfiguration Enabled . . . . : Yes
IP Address. . . . . . . . . . . . : 172.16.0.2
Subnet Mask . . . . . . . . . . . : 255.255.255.0
IP Address. . . . . . . . . . . . : 169.254.47.195
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
DHCP Server . . . . . . . . . . . : 169.254.47.194
DNS Servers . . . . . . . . . . . : 172.16.0.1
Lease Obtained. . . . . . . . . . : 2004年7月4日 10:23:37
Lease Expires . . . . . . . . . . : 2004年7月4日 10:23:47

C:\>route print
===========================================================================
Interface List
0x1 ........................... MS TCP Loopback interface
0x2 ...00 50 8d 4f 5f c5 ...... Realtek RTL8139 Family PCI Fast Ethernet NIC -数据包计划程序微型端口
0x10004 ...44 45 53 54 96 70 ...... Kerio VPN adapter
===========================================================================
===========================================================================
Active Routes:
　

Default Gateway: 61.139.2.1
===========================================================================
Persistent Routes:
None

C:\>ping 192.168.0.8

Pinging 192.168.0.8 with 32 bytes of data:

Reply from 192.168.0.8: bytes=32 time=2ms TTL=63

Ping statistics for 192.168.0.8:
Packets: Sent = 1, Received = 1, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 2ms, Maximum = 2ms, Average = 2ms
Control-C
^C
　

以上我们可以看出两点信息，第一，路由表中新添加的项；第二，ping内网机器时的TTL值为63，表明中间经过了一个路由器。

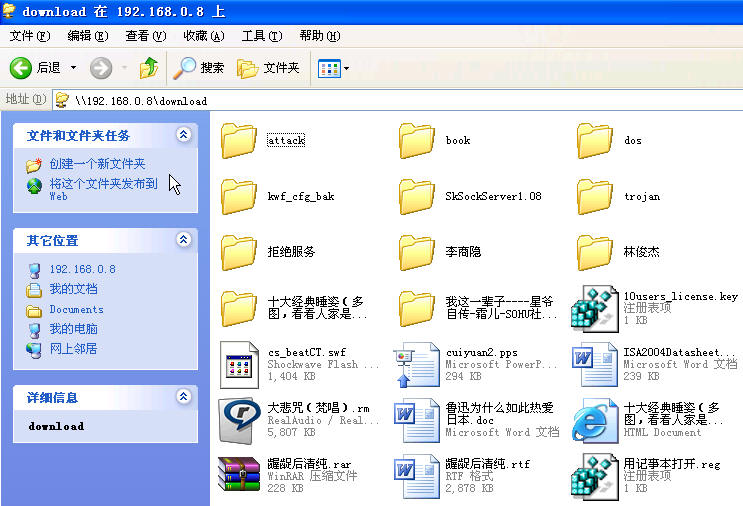

现在我们来访问Computer B（192.168.0.8），我直接使用网上邻居来访问，如下图，访问成功：

另外，如果勾选的Persistent connection，那么在Windows启动的时候，KVC会自动恢复VPN连接，但是根据KVC上次关闭时的状况，恢复连接分为两种情况：

• 如果是在Simple mode关闭的KVC，那么KVC只恢复当前的VPN连接；

• 如果是在Advanced mode关闭的KVC，则恢复Advanced mode中定义的所有具有Persistent connection属性的VPN连接。

• 如果没有具有Persistent connection属性的连接，则KVC启动后不做任何恢复。

（完）
