如何配置Exchange与Lotus邮件路由和目录同步

概述

　　本文档是配置 Microsoft Exchange Server 5.5 版与 Notes 4.5x 或 4.6x 版之间互操作性的一个循序渐进指南。Microsoft Exchange Server 5.5 Connector for Lotus Notes (Exchange Notes Connector) 可提供系统间的邮件传递，并可使 Exchange 全局地址列表 (GAL) 与 Lotus Notes Name and Address Book (Notes Address Book) 同步。而且，Exchange Notes Connector 在这两种邮件系统中都支持来自下游服务器的邮件传递。

　　本文档所面向的读者应当具备以下工作经验：Microsoft Windows NT 安全性、Microsoft Windows NT TCP/IP 网络连接、Microsoft Exchange Server 5.5 和 Lotus Notes 服务器的管理与安全性。

• 如果您同时具有 Exchange Server 计算机和 Lotus Notes 计算机的全部管理权限，那么就可方便地配置 Microsoft Exchange Server 5.5 版与 Lotus Notes 4.5x 或 4.6x 版之间的互操作性。

• 确保您知道 Lotus Notes Administrator 密码，这是创建连接器用户帐户所必需的。Exchange Notes Connector 将使用此新帐户登录到 Lotus Notes 服务器。在 Lotus Notes 服务器上创建此帐户时，您只需要定义该帐户的 Last name。连接器帐户用户名是任意的。我们建议使用 connector 作为该帐户的 Last name。

• 确保您有一张已格式化的软盘来存放连接器用户 ID 文件。安装在 Exchange Server 桥头服务器上的 Lotus Notes 客户将会要求此 ID 文件。

• 记录将参与系统间邮件传递的 Lotus Notes 域。

• 确保您已为与 Exchange Notes Connector 关联的 Notes 用户购买了 Lotus Notes Desktop 许可证。

• 确定将标识您的 Microsoft Exchange Server 组织的 Lotus Notes 外部域名；建议使用 Exchange，因为本例中使用了这个名称。

• Lotus Notes 提供了几种复制 Name and Address Book 的方法。在该方案中，Notes Address Book 是层叠起来的。要层叠 Notes Address Book，必须将所有下游的 Notes Address Book 复制到 Lotus Notes 桥头服务器上。然后，必须向 Exchange Notes Connector 用户 ID 授予所有 Notes Address Book 的“Reader”访问权限。您的 Lotus Notes 配置可能有所不同，但配置的方法是相同的。

• 标识用于 Microsoft Exchange Server 服务帐户的 Windows NT 用户 ID 和密码。安装 Microsoft Exchange Connectivity 服务时要求此信息。

• 确认在开始安装 Exchange Notes Connector 之前，Exchange Server 计算机上没有运行任何使用 ODBC DLL 的应用程序。


• Exchange Server 桥头服务器：已安装了 Exchange Notes Connector 的 Exchange Server 5.5 计算机。

• Lotus Notes 桥头服务器：与 Exchange Server 桥头服务器连接的 Lotus Notes 服务器。

• Exchange Server 下游服务器：Exchange Server 站点中的一台 Exchange Server 计算机，但不是 Exchange Server 桥头服务器。

• Lotus Notes 下游服务器：在 Lotus Notes 域中的一台 Lotus Notes 服务器，但不是 Lotus Notes 桥头服务器。

• 连接器用户：在 Lotus Notes 桥头服务器上产生的 Lotus Notes User ID，Exchange Notes Connector 使用其 Lotus Notes 安全凭据来获得访问 Notes Address Book 的权限。


　　请检查如下模拟方案，并确保您清楚理解邮件系统中每个服务器的角色。对概念和方法的清楚理解将有助于您快速成功地实施和配置 Exchange Notes Connector。

　　IP 地址和名称解析是成功配置 Exchange Notes Connector 的重要部分。此模拟方案使用的网络地址为 192.168.254.n，其中 n 标识范围在 1 到 245 的主机 ID。注意，在现实世界中使用的实际 IP 地址必须是有效的、可路由的 IP 地址；而 192.168.n.n 在 Internet 上是不能路由的。在本例中，使用了 Hosts 文件进行名称解析。该 Hosts 文件包含如下信息。注意，其中包括了 TCP/IP 地址以及 Windows NT 名称解析中使用的任何可能的命名方案：

127.0.0.1 localhost
192.168.254.20 mail2.company.com notes_srvr1 notes_srvr1/notes_org
192.168.254.18 mail3.company.com notes_srvr2 notes_srvr2/notes_org
192.168.254.15 mail1.company.com exchange_srvr1
192.168.254.10 mail4.company.com exchange_srvr2

Exchange Server 桥头服务器

Exchange Server 下游服务器

Lotus Notes 桥头服务器

Lotus Notes 下游服务器

安装 Microsoft Exchange Server Connectivity Services

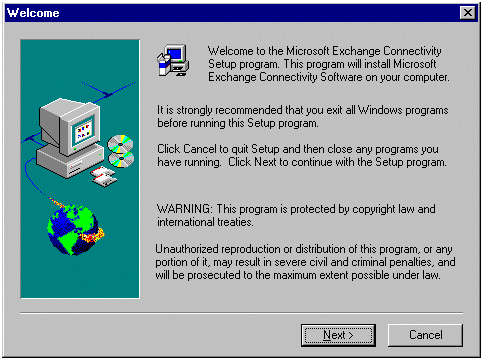

登录到 Exchange Server 桥头服务器并关闭所有已打开的应用程序。将 Exchange Server 5.5 CD-ROM 插入 CD-ROM 驱动器。单击开始，单击运行，并键入以下路径：CD ROM 驱动器号:\Server\Exchconn\Setup\Ent\Setup.exe。单击确定。将会启动 Microsoft Exchange Connectivity Setup 程序，并出现以下对话框。单击 Next。

　　当出现以下对话框时，确保选中 Microsoft Exchange Connectivity Services，然后单击 Next。

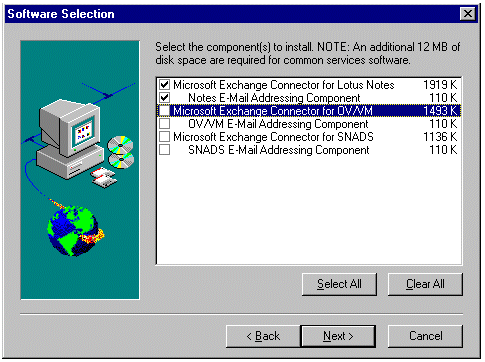

　　当出现以下对话框时，确保只选中 Microsoft Exchange Connector for Lotus Notes 和 Notes E-Mail Addressing Component 复选框，然后单击 Next。

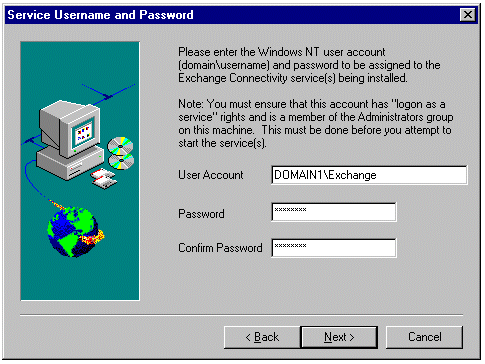

　　当出现以下对话框时，输入 Exchange Server 服务帐户的密码，然后单击 Next。

　　当出现以下对话框时，单击 Yes。

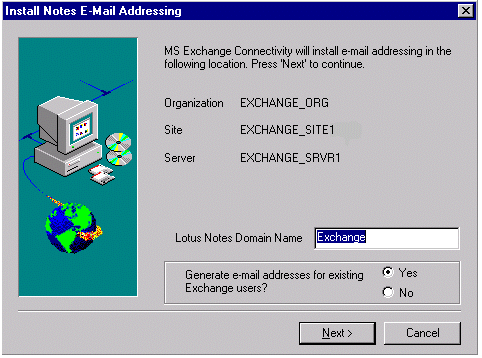

　　当出现以下对话框时，输入 Lotus Notes 外部域，标识 Lotus Notes 桥头服务器上您的 Exchange Server 组织。在本例中，Lotus Notes 外部域被定义为 Exchange。单击 Next。

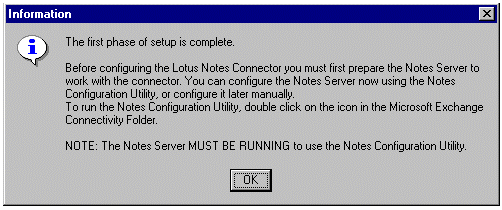

Microsoft Exchange Connectivity Setup 已完成。单击 OK。

　　Exchange Notes Connector 必须使用有效的 Lotus Notes User ID 以连接到 Lotus Notes 桥头服务器。登录到 Lotus Notes 桥头服务器并启动 Lotus Notes 客户，或从工作站连接到 Lotus Notes 桥头服务器。确认当前的 Lotus Notes ID 文件具有到 Lotus Notes 桥头服务器的管理访问权限，例如，NOTES_SRVR1/NOTES_ORG。从 Lotus Notes 客户菜单的 File 菜单上，单击 Tools，然后单击 Server Administration。就会出现以下对话框。

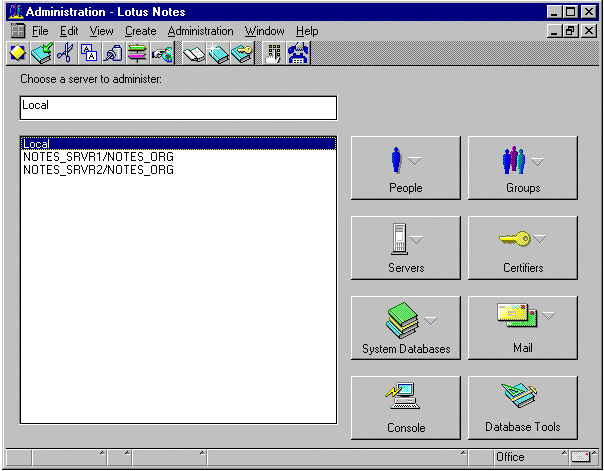

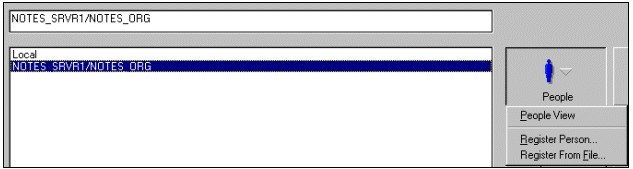

　　选择 Lotus Notes 服务器名称 (NOTES_SRVR1/NOTES_ORG)，然后单击 People 按钮。在弹出式菜单上，单击 Register Person。

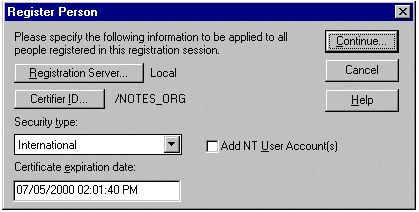

　　出现提示时输入经验证的密码。当出现以下对话框时，单击 Continue。

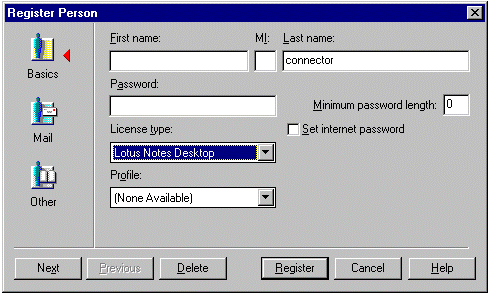

　　当出现以下对话框时，在 Last name 字段中键入“connector”。将 Minimum password length 设置为 0，并将 License type 设置为“Lotus Notes Desktop”。单击 Mail 图标以继续注册。

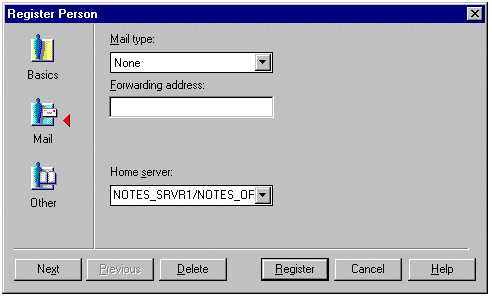

　　当出现以下对话框时，将 Mail type 设置为 None。将 Home server 设置为 Exchange Notes Connector 桥头服务器（本方案中为 NOTES_SRVR1/NOTES_ORG）。不要将该设置保留为 Local。单击 Other 以继续注册。

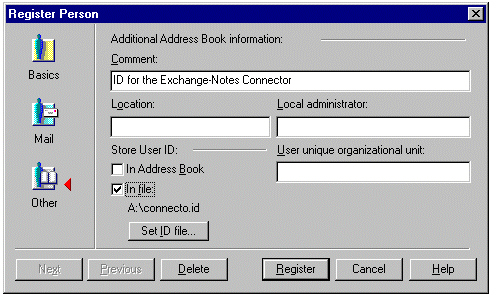

　　当出现以下对话框时，清除 In Address Book 复选框，并选中 In file 复选框。在驱动器 A 中插入一张软盘，单击 Set ID file，将该文件保存为 A:\Connecto.id。我们建议您在 Comment 字段中输入下面显示的注释。单击 Register 按钮以完成该操作。当询问是否再注册一个人时，单击 No。退出 Server Administrator。

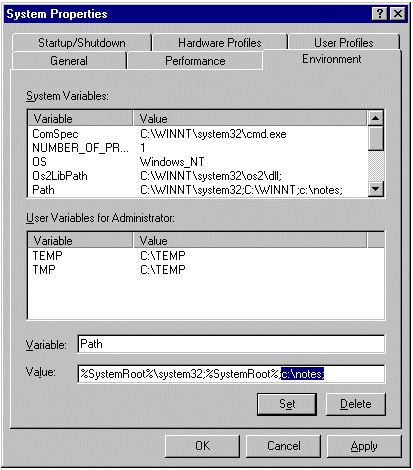

　　Exchange Server 桥头服务器（本方案中为 EXCHANGE_SRVR1）上必须安装了 Lotus Notes 客户，并配置为使用与 Exchange Notes Connector 相关联的 Notes ID 文件：本方案中为 Connecto.id。在安装 Lotus Notes 客户之后，确认 Lotus Notes 工作目录在 Windows NT 系统路径中。在“Windows NT 控制面板”中，双击“系统”，然后单击环境选项卡。从系统变量栏中选择 Path 语句。添加 Lotus Notes 客户的工作目录，一般为 %驱动器%\Notes，其中 %驱动器% 是装有 Notes 的硬盘驱动器号。用分号 (;) 将您设置的条目与该文本框中已有的路径隔开。单击设置，然后单击应用以注册更改。单击确定，退出系统属性。要使此更改生效，您需要重新启动计算机。

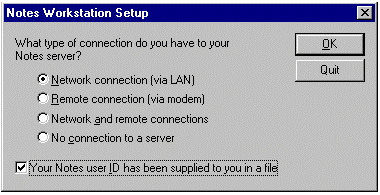

　　当第一次启动 Lotus Notes 客户时，就会出现以下对话框。单击 Your Notes user ID has been supplied to you in a file 复选框。将包含 Connecto.id 文件的磁盘插入驱动器 A，然后单击 OK。

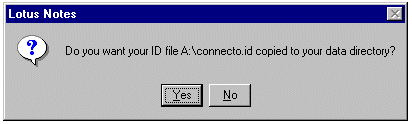

　　当出现以下对话框时，单击 Yes。

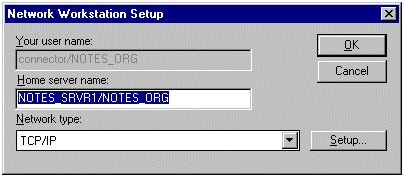

　　当出现以下对话框时，在 Home server name 字段中输入 Lotus Notes 桥头服务器 (NOTES_SRVR1/NOTES_ORG)，然后单击 OK。

　　登录到 Exchange Server 桥头服务器 (EXCHANGE_SRVR1)。启动 Lotus Notes 客户。在 File 菜单上，单击 Tools，然后单击 Switch ID。将 ID 文件由 Connecto.id 切换为 Lotus Notes 桥头服务器上具有管理访问权限的一个 ID (NOTES_SRVR1/NOTES_ORG)。单击开始，单击程序，单击 Microsoft Exchange Connectivity，然后单击 Notes Configuration ，开始配置 Lotus Notes。Notes Configuration 实用工具在 Lotus Notes 客户上运行，并向 Lotus Notes 桌面添加如下图标：

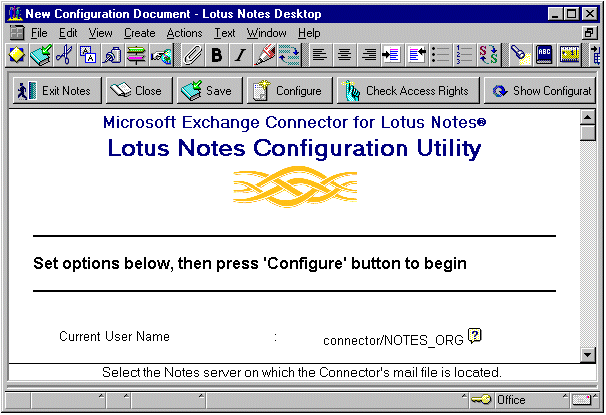

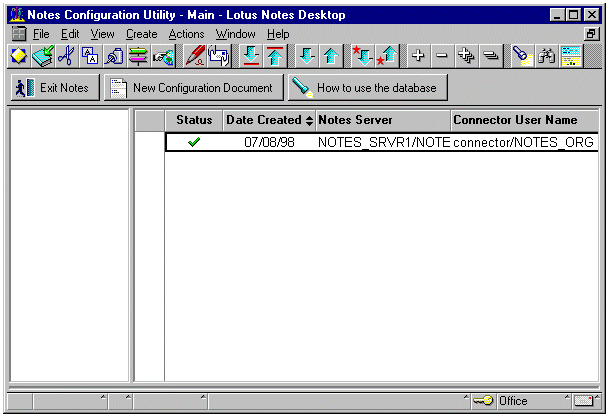

　　如果提示您交叉验证，单击 Yes。按 ESC 键，退出 Help 文档。单击 New Configuration Document 按钮。就会出现一个新的配置文档。

　　将 Notes 配置文档向下滚动到 Notes Bridgehead Server Name 字段，并输入 Lotus Notes 桥头服务器名称：本方案中为 NOTES_SRVR1/NOTES_ORG。

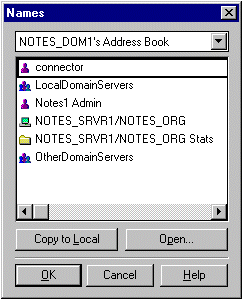

　　将 Notes Configuration 文档向下滚动到连接器的 Notes User Name 字段，然后单击 Browse。就会出现以下对话框，并显示 Lotus Notes Name and Address Book 中所有用户的列表。从该列表中选择 Lotus Notes 桥头服务器域的 Address Book (Notes_DOM1 Address Book)。从列表中选择“connector”，然后单击 OK。

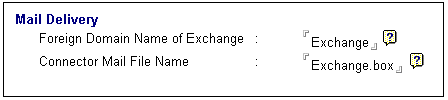

　　当您返回到“Notes Server Configuration Information”部分时，输入 Foreign Domain Name of Exchange 和 Connector Mail File Name。我们建议使用各自的默认值，Exchange 和 Exchange.box。

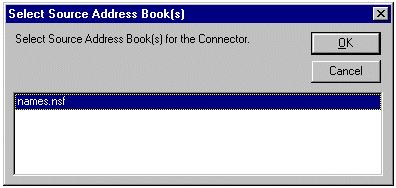

　　向下滚动到“Source Name & Address Book(s)”部分，然后单击 Browse。为 Lotus Notes 桥头服务器选择 Names.nsf 或适当的通讯簿，然后单击 OK。

　　在 Source Name & Address Book(s) 部分中，单击 Browse，然后单击 Yes ，创建一个新的目标。键入您为 Lotus Notes 外部域选择的名称：在本方案中为 Exchange.nsf。单击 OK。

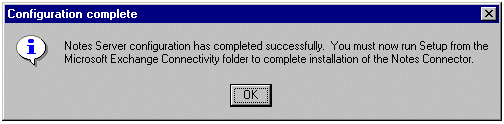

　　单击配置文档顶部的 Configure 按钮。配置实用工具现在将自动配置您的 Lotus Notes 服务器。当出现以下对话框时，单击 OK 以完成配置。

　　单击配置文档顶部的 Save 按钮，然后单击 Close，退出配置实用工具。从 Lotus Notes 客户菜单的 File 菜单上，单击 Tools，然后单击 Switch ID。将 ID 文件由具有管理访问权限的 ID 切换为连接器用户 ID，在本方案中为 Connecto.id。可以在 Notes\Data 目录下找到 Connecto.id 文件。退出 Lotus Notes 客户程序。

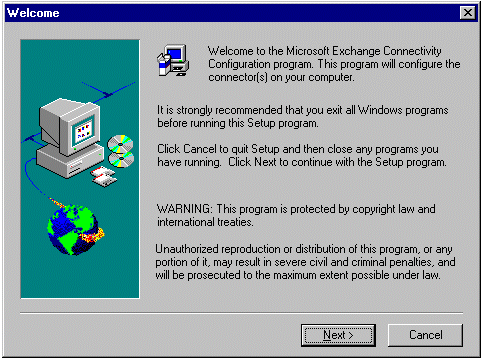

　　在 Exchange Server 桥头服务器上（在本方案中为 EXCHANGE_SRVR1），从 Microsoft Exchange Connectivity 菜单运行 Setup。当出现以下对话框时，单击 Next。

　　当出现以下对话框时，确认选中了 Configure Microsoft Exchange Connector，然后单击 Next。

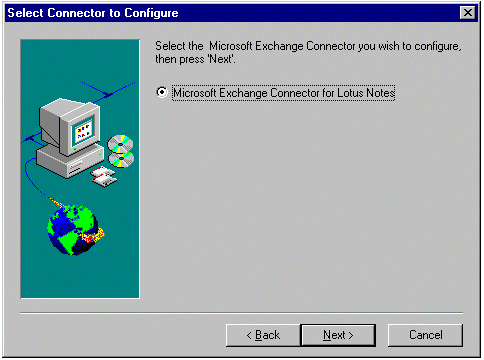

　　当出现以下对话框时，确认选中了 < b>Microsoft Exchange Connector for Lotus Notes ，然后单击 Next。

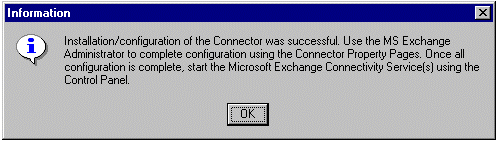

　　当出现以下对话框时，单击 OK。

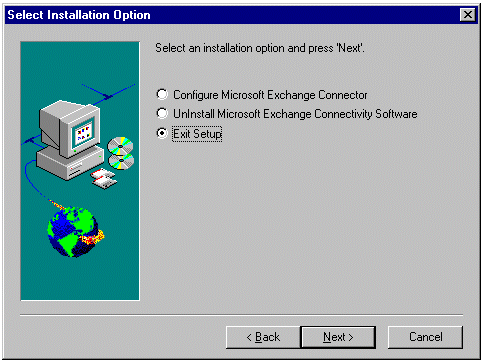

　　当出现以下对话框时，确认选中了 Exit Setup，然后单击 Next。

　　在配置 Lotus Notes 与 Exchange Server 之间的目录复制之前，需要创建一个 Recipients 容器。该容器中将为 Notes Address Book 中的每个用户填充自定义的收件人。在 Exchange Server 桥头服务器（本方案中为 EXCHANGE_SRVR1）上启动 Microsoft Exchange Server Administrator 程序。在 File 菜单上，单击 New Other，然后单击 Recipients Container。出现以下属性对话框。

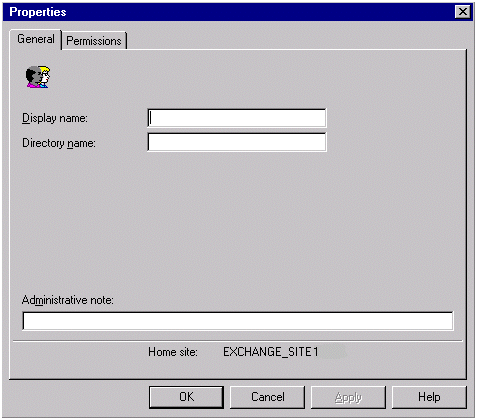

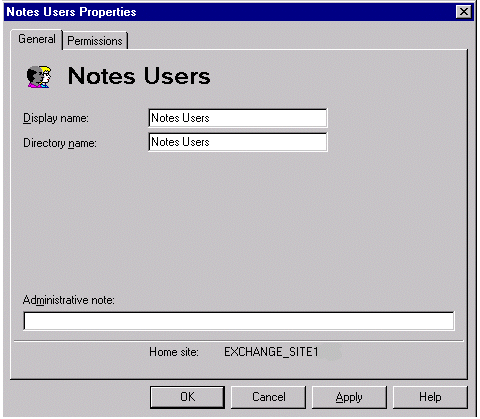

　　输入新 Recipients 容器的说明性显示名称，建议使用 Notes Users。Directory name 中的条目是任意的，但为了明确起见，建议使用与 Display name 中相同的文字。单击 OK。

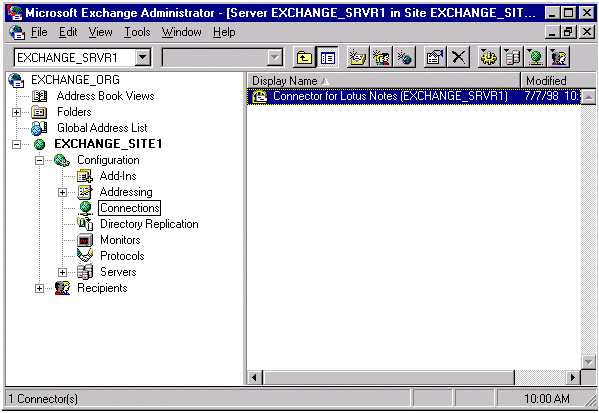

　　选择您站点的 Connections 容器。双击右窗格中的 Connector for Lotus Notes 对象。

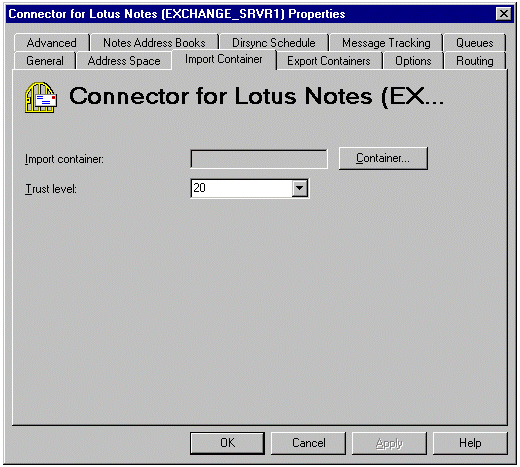

　　当出现 Connector for Lotus Notes (EXCHANGE_SRVR1) Properties 对话框时，单击 Import Container 选项卡，然后单击 Container 按钮。

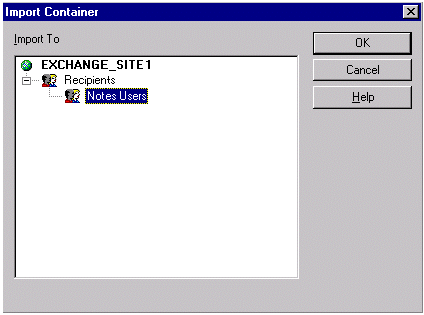

　　选择为 Lotus Notes 用户生成的 Recipients 容器：本方案中为 Notes Users。单击 OK。

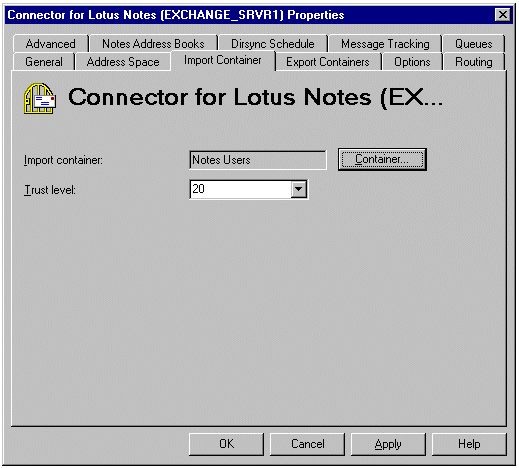

　　注意到目录复制 Import container 现在已设置成了 Notes Users。

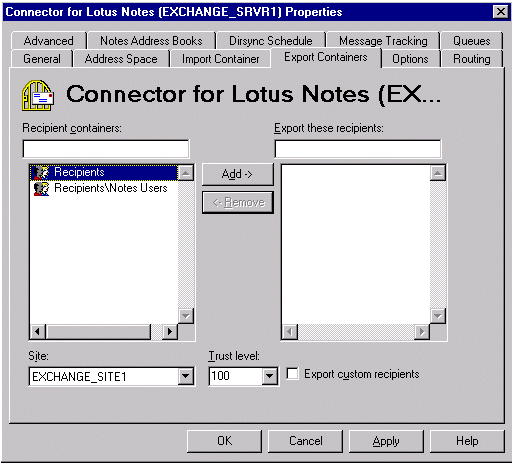

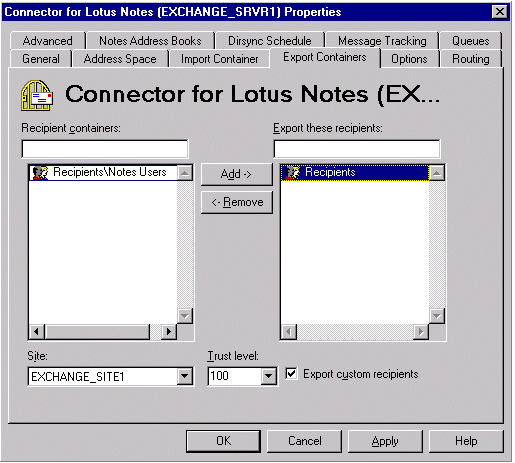

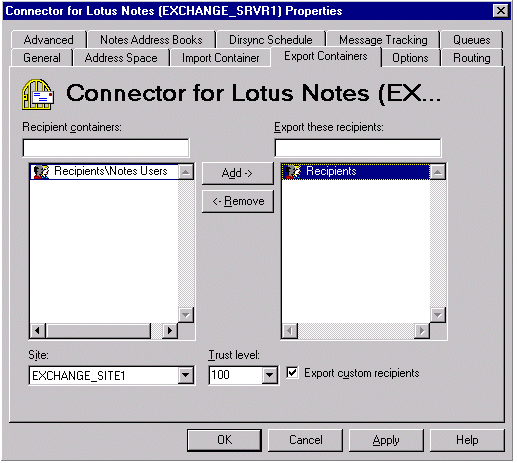

　　单击 Export Containers 选项卡。在 Recipients containers 列表中，选择 Recipients，然后单击 Add，将其移到 Export these recipients 列表中。

　　现在，Recipients 容器中的所有 Exchange Server 用户都将被复制到 Lotus Notes 中。如果您要将其它邮件系统（如 SMTP）的 Exchange Server 自定义收件人输出到 Lotus Notes 中，则选中 Export custom recipients 复选框。如果您有多个 Recipients 容器，则添加您要传到 Lotus Notes 环境的所有容器。

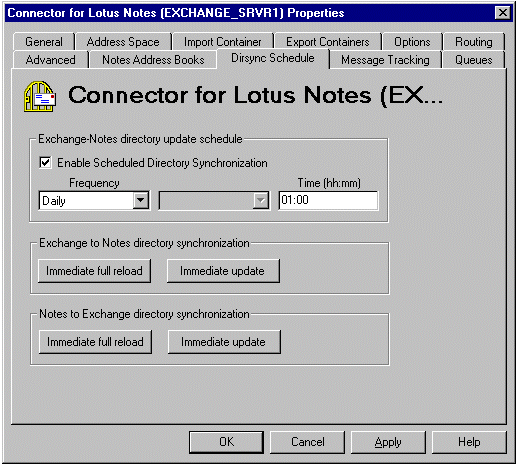

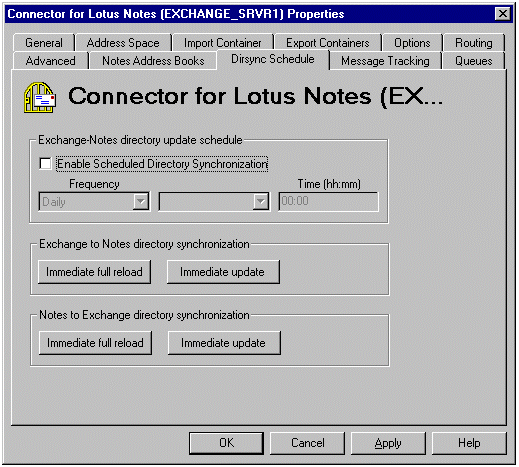

　　单击 Dirsync Schedule 选项卡。

　　单击并选中 Enable Scheduled Directory Synchronization 复选框，并在 Frequency 和 Time 字段中输入适当的值。我们建议采用在非工作时间进行的每日复制计划。单击 OK 以接受对 Exchange Notes Connector 的所有更改。

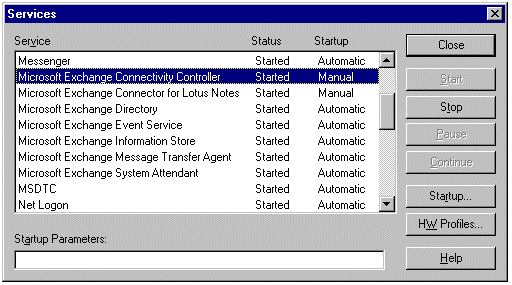

　　从“Windows NT 控制面板”中的“服务”工具上，启动 Microsoft Exchange Connectivity Controller 和 Microsoft Exchange Connector for Lotus Notes 服务。

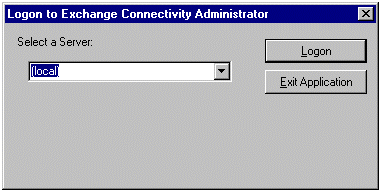

　　通过单击开始，指向程序、Microsoft Exchange Connectivity，然后单击 Microsoft Exchange Connectivity Administrator，启动 Microsoft Exchange Connectivity Administrator 程序。当出现以下登录对话框时，选择 (local) 服务器，然后单击 Logon。

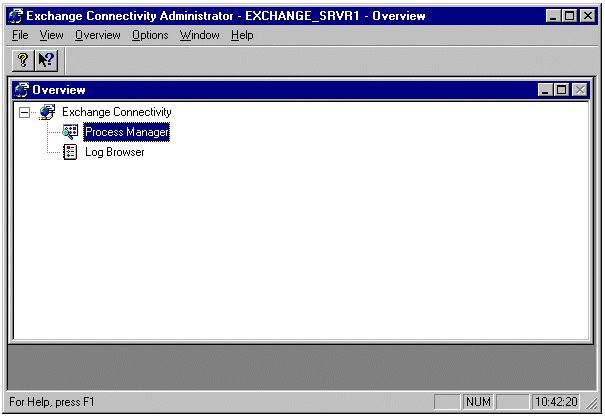

　　选择 Process Manager 容器，并双击它。

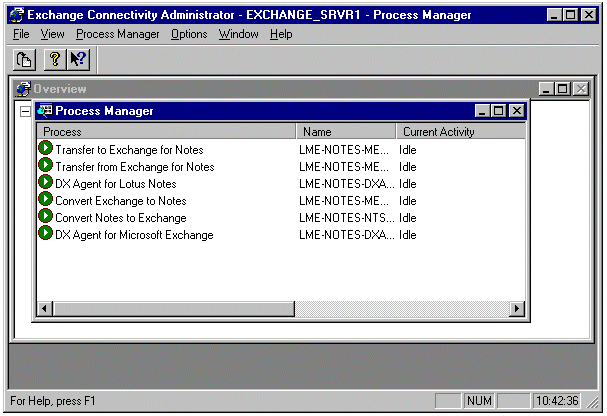

　　将会出现如下 Process Manager 窗口。注意到所有的六个进程均有绿色指示灯，这表示启动成功。退出 Exchange Connectivity Administrator。

　　启动 Exchange Server Administrator 程序并单击您站点的 Connections 容器。双击 Connector for Lotus Notes，然后单击 Dirsync Schedule 选项卡。在 Exchange to Notes directory synchronization 下，单击 Immediate full reload。在 Notes to Exchange directory synchronization 下，单击 Immediate full reload。单击 OK，关闭 Connector for Lotus Notes Properties 页。

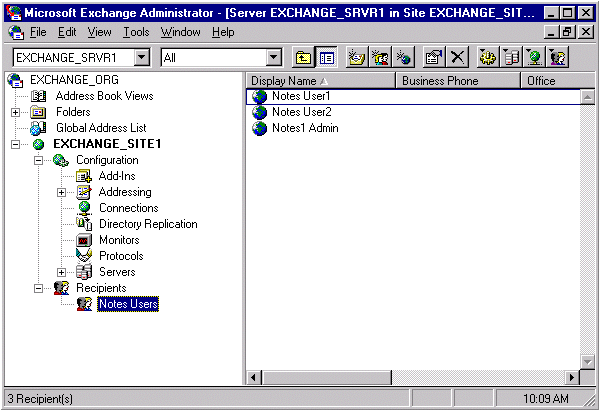

　　当复制完成时，Lotus Notes 用户（连接器用户除外）将填充 Notes Users 的 Recipients 容器。

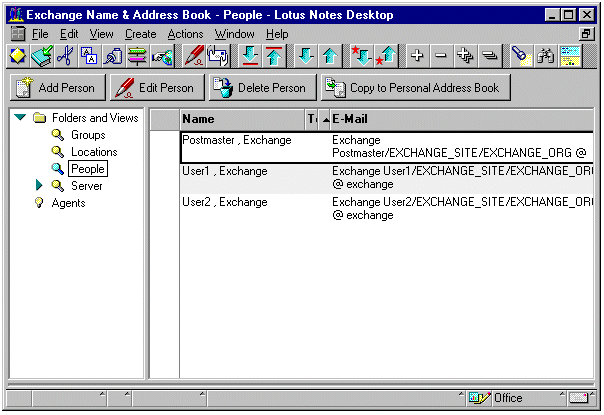

　　在 Lotus Notes 桥头服务器上启动 Lotus Notes 客户，或将某个 Lotus Notes 客户连接到 Lotus Notes 桥头服务器。打开 Lotus Notes 桥头服务器 (NOTES_SRVR1/NOTES_ORG) 上的 Exchange.nsf 数据库。对于发送到 Lotus Notes 服务器的 Recipients 容器中的每个 Exchange 邮箱，都会有一个条目与之对应。

　　如果您有下游 Exchange Server 站点，这部分将介绍如何配置它们。

Lotus Notes E-Mail Addressing 组件必须安装到所有通过桥头站点向 Lotus Notes 发送邮件或从其接收邮件的 Exchange Server 站点上。在本方案中，EXCHANGE_SITE1 包含 Exchange Server 桥头服务器；EXCHANGE_SITE2 是一个下游 Exchange Server 站点。Lotus Notes E-Mail Addressing 组件必须安装到每个下游站点中的一台 Exchange Server 5.5 计算机上。这样将会把 Notes Addressing 组件添加到站点内的所有服务器上。要安装 Lotus Notes E-Mail Addressing 组件，请将 Exchange Server 5.5 CD 插入下游站点（本方案中为 Exchange_SRVR2）中的某一个 Exchange Server 计算机上的 CD-ROM 驱动器中。单击开始，单击运行，并键入以下路径：CD ROM 驱动器号:\Server\Exchconn\Setup\Ent\Setup.exe。单击确定。将会启动 Microsoft Exchange Connectivity Setup 程序，并出现如下对话框。单击 Next。

　　当出现如下对话框时，确保选中 Microsoft Exchange Connectivity Services，然后单击 Next。

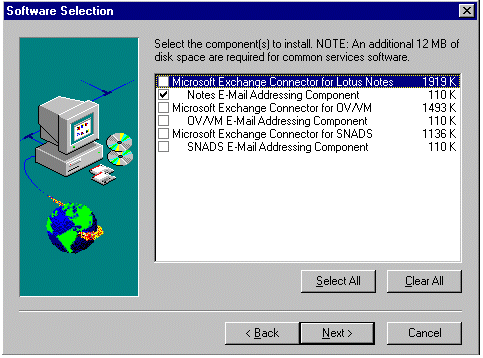

　　当出现如下对话框时，确保只选中 Notes E-Mail Addressing Component，然后单击 Next。

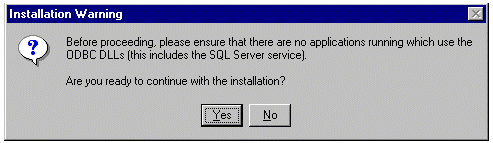

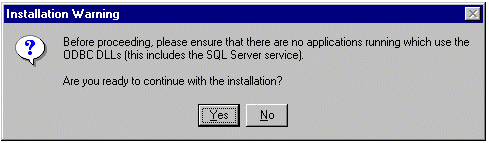

　　当出现以下对话框时，确认没有运行任何使用了 ODBC DLL 的应用程序，然后单击 Yes。

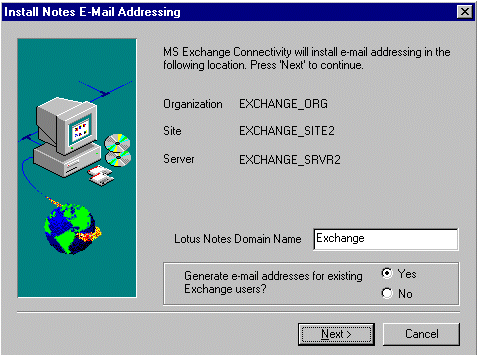

　　当出现以下对话框时，输入 Lotus Notes 外部域，来标识 Lotus Notes 环境中的 Exchange Server 组织。这应与为 Exchange Server 桥头站点输入的值相同。单击 Next。

　　单击 OK 以完成 Lotus Notes E-Mail Addressing 的安装。

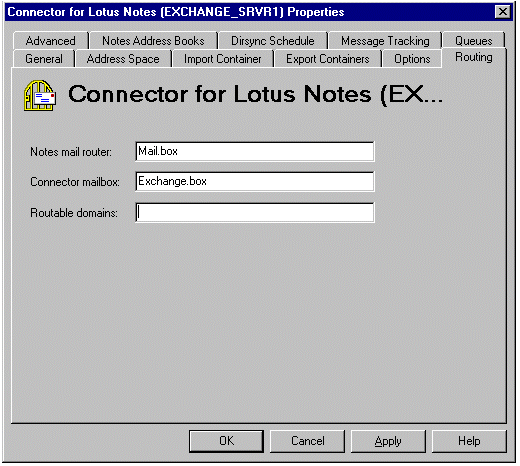

使用路由属性来配置 Exchange Server 环境，将其配置为将邮件路由到 Lotus Notes 域（但不是 Lotus Notes 桥头服务器域）。在 Exchange Server 桥头计算机上，启动 Microsoft Exchange Server Administrator，然后单击您站点的 Connections 容器。双击 Connector for Lotus Notes。当出现 Connector for Lotus Notes (EXCHANGE_SRVR1) Properties 页时，单击 Routing 选项卡。

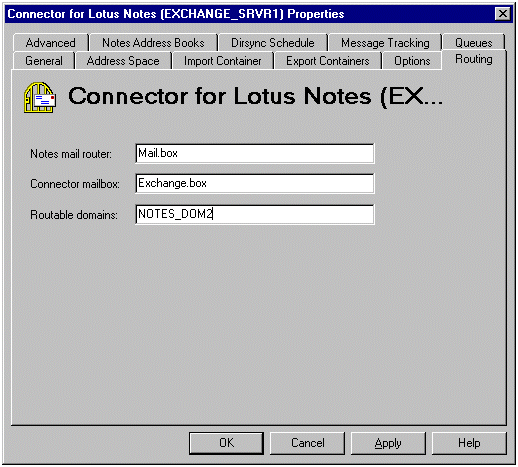

　　在 Routable domains 框中，键入下游 Lotus Notes 域名。在本方案中，该域名为 NOTES_DOM2。单击 OK 以接受更改。

　　现在必须对下游 Lotus Notes 域进行配置，路由发往 Exchange Server 的邮件，使之通过 Lotus Notes 桥头服务器。通过在下游 Lotus Notes 服务器（本方案中为 NOTES_SRVR2/NOTES_ORG）上定义一个 non-adjacent domain，可实现此操作，如以下步骤所述：

1. 启动 Lotus Notes 客户，然后切换到具有下游 Lotus Notes 服务器管理访问权限的某个用户 ID。

2. 选择下游服务器的 Name and Address Book (NOTES_DOM2)，并在 View 菜单上，单击 Server，然后单击 Domains。

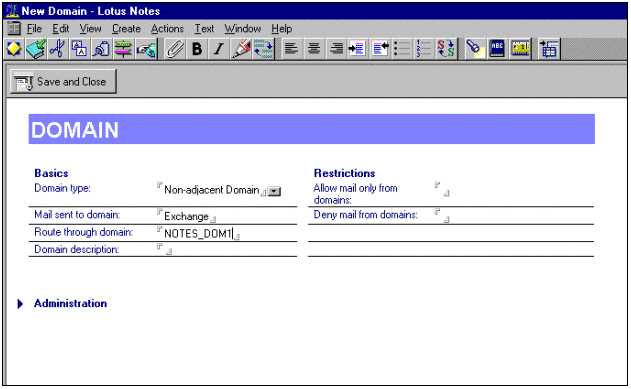

3. 单击 Add Domain 按钮，并选择 Non-adjacent Domain 作为 Domain type。

4. 在 Mail sent to domain 字段中，键入对应于 Exchange Server 组织的 Lotus Notes 外部域，本方案中定义为 Exchange。

5. 在 Route through domain 字段中键入包含桥头服务器的 Lotus Notes 域：在本方案中为 NOTES_DOM1。

6. 单击 Save and Close。


　　下游 Lotus Notes 域现在将路由所有的 Exchange Server 邮件，使之通过 Lotus Notes 桥头服务器。至此，您的下游服务器已被配置为：能够正确地经由 Lotus Notes 桥头服务器将邮件路由到 Exchange Server。

　　要启用 Exchange Notes Connector 复制下游 Lotus Notes Address Book，您必须首先将下游 Address Book 复制到 Lotus Notes 桥头服务器。要实现此操作，请启动 Lotus Notes 桥头服务器（本方案中为 NOTES_SRVR1.NOTES_ORG）上的 Lotus Notes 客户程序。在 File 菜单上，单击 Replication，然后单击 New Replica。当出现以下对话框时，从 Server 下拉列表中选择 Lotus Notes 下游服务器：本方案中为 NOTES_SRVR2/NOTES_ORG。在 Database 列表中，双击 NOTES_DOM2's Address Book。

>

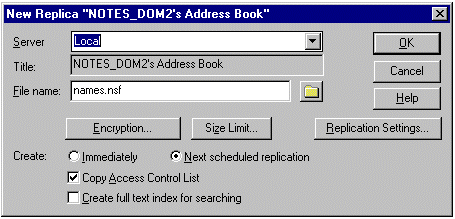

　　出现如下对话框。

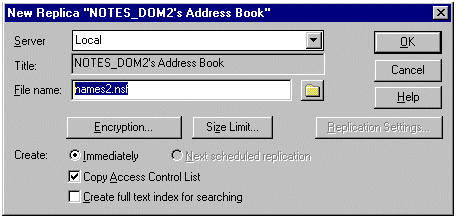

　　单击 Immediately 单选按钮。并编辑 File name 字段中的条目，将其改为 names2.nsf。因为 Names.nsf 已被定义为 NOTES_DOM1 Address Book 的文件名，而您并不想覆盖它。单击 OK。这样将会把下游 Names and Address Book 复制到 Lotus Notes 桥头服务器。

　　备注 为了使 Notes_DOM1 中的用户能够在查找备忘录地址时使用 NOTES_DOM2 的 Address Book，您还必须将此数据库复制到客户端，并编辑每个客户端上 Notes.ini 配置文件，将 NAMES=names.nsf 行改为：

　　您必须重新配置 Exchange Server 桥头服务器上的 Exchange Notes Connector。在 Exchange Server 桥头服务器上启动 Lotus Notes 客户。切换到具有 Lotus Notes 桥头服务器管理访问权限的用户 ID。在 File 菜单上，单击 Tools，然后单击 Switch ID。将 ID 文件由 Connecto.id 切换为具有 Lotus Notes 桥头服务器 (NOTES_SRVR1/NOTES_ORG) 管理访问权限的 ID。从 Microsoft Exchange Connectivity 菜单运行 Notes Configuration Utility，在 Lotus Notes 客户上启动 Lotus Notes Configuration 实用工具。当出现以下对话框时，双击数据库中出现的那个条目。

　　将会出现本文档中前面所创建的配置文档。要配置 Exchange Notes Connector，需要调整 Directory Synchronization 部分。向下滚动到该部分，在 Source Name & Address Book(s) 下，单击 Browse。

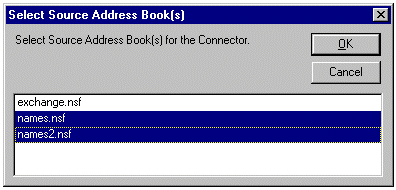

　　按住 CTRL 键不放，单击 names.nsf 和 names2.nsf，然后单击 OK。

>

　　两个通讯簿现在都会出现在 Source Name & Address Book(s) 字段中。单击配置文档最上部的 Configure 按钮，对此更改进行配置。

　　单击 Save，然后单击 Close，退出配置实用工具。从 Lotus Notes 客户菜单的 File 菜单上，单击 Tools，然后单击 Switch ID。将 ID 文件由具有 Exchange Notes Connector 桥头服务器 (NOTES_SRVR1/NOTES_ORG) 管理访问权限的 ID 切换为 Connecto.id。可以在 Notes\Data 目录中找到 Connecto.id 文件。退出 Lotus Notes 客户程序。

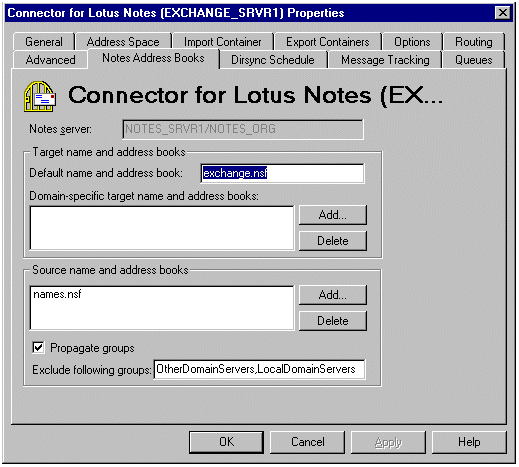

在 Exchange Server 桥头服务器（在本方案中为 EXCHANGE_SRVR1）上启动 Microsoft Exchange Server Administrator 程序。转至您站点的 Connections 容器。双击 Connector for Lotus Notes。当出现 Connector for Lotus Notes (EXCHANGE_SRVR1) Properties 页时，单击 Notes Address Books 选项卡。

　　单击 Source name and address books 下的 Add 按钮。当出现以下对话框时，在 Name and Address Book 框中键入“names2.nsf”，然后单击 OK。

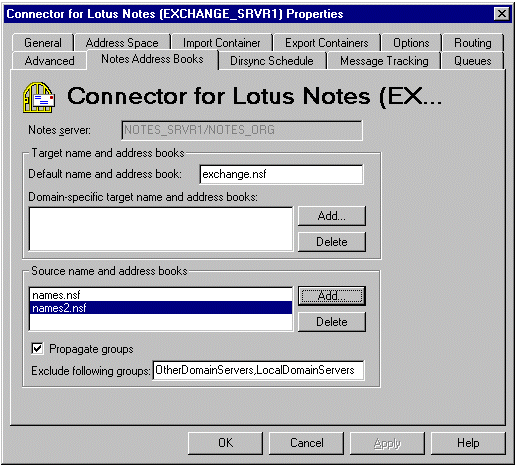

　　两个 Lotus Notes 域通讯簿现在都会出现在 Source name and address books 列表中。

　　单击 Export Containers 选项卡。

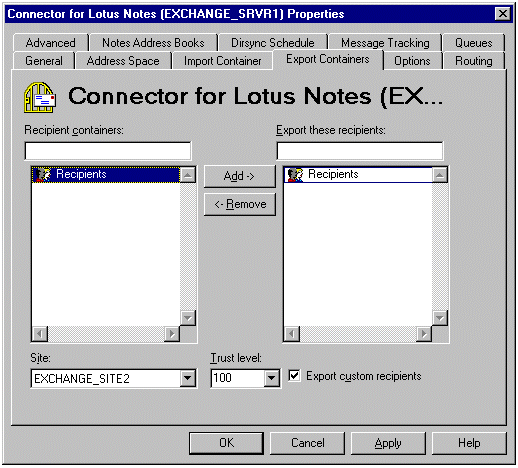

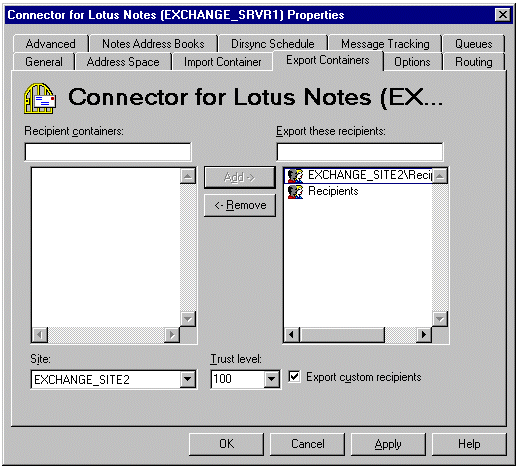

　　在 Site 列表中，选择 EXCHANGE_SITE2。在 Recipient containers 列表中，选择 Recipients 容器，然后单击 Add ，将 EXCHANGE_SITE2 Recipients 容器添加到输出列表中。

　　两个 Exchange Server 站点的 Recipients 容器就会被复制到 Lotus Notes 环境中。单击 OK。

　　要使更改生效，可从“控制面板”中的“服务”工具停止并重新启动 Microsoft Exchange Connectivity Controller 和 Microsoft Exchange Connector for Lotus Notes 服务。

　　现在需要复制您的目录。要实现此操作，可执行以下步骤：

1. 启动 Microsoft Exchange Server Administrator 程序，然后单击您站点的 Connections 容器。

2. 双击 Connector for Lotus Notes，然后单击 Dirsync Schedule 选项卡。

3. 在 Exchange to Notes directory synchronization 下，单击 Immediate full reload。这将使复制过程立即启动。

4. 在 Notes to Exchange directory synchronization 下，单击 Immediate full reload。

5. 单击 OK，关闭 Connector for Lotus Notes (EXCHANGE_SRVR1) Properties。

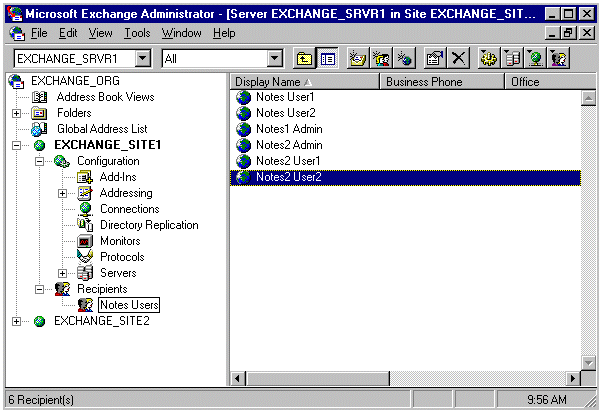

　　当复制完成后，第二个 Lotus Notes 服务器的用户将被添加到 Lotus Notes 用户列表中。

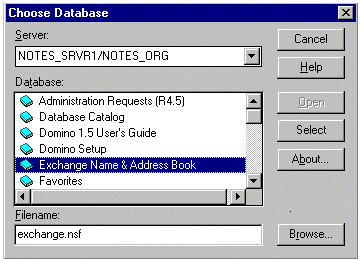

　　要从下游 Lotus Notes 服务器启用 Exchange Server 目录复制，必须将 Lotus Notes 桥头服务器上的 Exchange Server 通讯簿 (Exchange.nsf) 复制到下游 Lotus Notes 服务器上。启动 Lotus Notes 客户，并连接到下游 Lotus Notes 服务器。在 File 菜单上，单击 Replication，然后单击 New Replica。当出现以下对话框时，从 Server 列表中选择 Lotus Notes 桥头服务器：本方案中为 NOTES_SRVR1/NOTES_ORG。在 Database 列表中，双击 Exchange Name & Address Book。

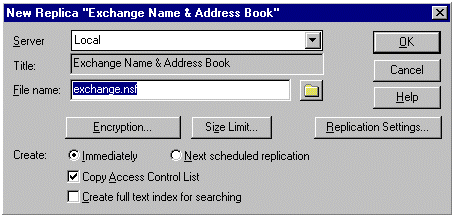

　　当出现以下对话框时，选择 Immediately 单选按钮，然后单击 OK。这样将会把 Exchange Server Address Book 复制到下游 Lotus Notes 服务器：本方案中为 NOTES_SRVR2/NOTES_ORG。

　　编辑客户上的 Notes.ini 配置文件，将 NAMES=names.nsf 行改为：

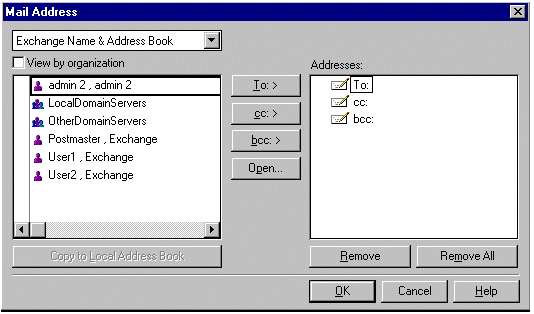

　　现在，Lotus Notes 客户就可以使用 Exchange Server 全局地址列表了（用作 Exchange Name and Address Book）。从备忘录中查看有效的地址；并可从 Exchange Name & Address Book 中选择收件人。
